Цанги барфидера

Оснастка для податчиков производства

FEDEK

Barload

IEMCA

IKURA SEIKI

Чтобы избежать ошибки при выборе обратитесь к нашему консультатну 8 812 628 02 95 или info@p-rm.ru

Основные типы посадок цанг:

Внутреняя резьба	Гладкое отверстие и штифт	Наружная резьба

Вращающиеся наконечники (джоинтеры) для всех видов цанг и каналлов

Прижимные ролики

Популярные цанги для податчиков FEDEK

Номер детали	Размер канала, мм		Вращающееся соединение	Размеры кулачкового патрона			D (R/L)
Номер детали	Размер канала, мм		Вращающееся соединение	Размер C, мм	Внешний диаметр B, мм	Длина A, мм	D (R/L)
FR/L-07030	14	11	FL-07850	3.00	9.5	45	M5xP0.8
FR/L-07032	14	11	FL-07850	3.20	9.5	45	M5xP0.8
FR/L-07035	14	11	FL-07850	3.50	9.5	45	M5xP0.8
FR/L-07038	14	11	FL-07850	3.80	9.5	45	M5xP0.8
FR/L-07040	14	11	FL-07850	4.00	9.5	45	M5xP0.8
FR/L-07042	14	11	FL-07850	4.20	9.5	45	M5xP0.8
FR/L-07045	14	11	FL-07850	4.50	9.5	45	M5xP0.8
FR/L-07048	14	11	FL-07850	4.80	9.5	45	M5xP0.8
FR/L-07050	14	11	FL-07850	5.00	9.5	45	M5xP0.8
FR/L-07052	14	11	FL-07850	5.20	9.5	45	M5xP0.8
FR/L-07055	14	11	FL-07850	5.50	9.5	45	M5xP0.8

Номер детали	Размер канала, мм						Вращающееся соединение	Размеры кулачкового патрона			D (R/L)
Номер детали	Размер канала, мм						Вращающееся соединение	Размер C, мм	Внешний диаметр B, мм	Длина A, мм	D (R/L)
FR/L-07058	14			11			FL-07850	5.80	9.5	45	M5xP0.8
FR/L-07060	14			11			FL-07850	6.00	9.5	45	M5xP0.8
FR/L-07062	14			11			FL-07850	6.20	9.5	45	M5xP0.8
FR/L-07065	14			11			FL-07850	6.50	9.5	45	M5xP0.8
FR/L-07068	14			11			FL-07850	6.80	9.5	45	M5xP0.8
FR/L-07070	14			11			FL-07850	7.00	9.5	45	M5xP0.8
FR/L-07072	14			11			FL-07850	7.20	9.5	45	M5xP0.8
FR/L-07075	14			11			FL-07850	7.50	9.5	45	M5xP0.8
FR/L-07078	14			11			FL-07850	7.80	9.5	45	M5xP0.8
FR/L-07080	14			11			FL-07850	8.00	10	45	M5xP0.8
FR/L-07082	14						FL-07850	8.20	10	45	M5xP0.8
FR/L-07085	14						FL-07850	8.50	10	45	M5xP0.8
FR/L-07088	14						FL-07850	8.80	12	45	M5xP0.8
FR/L-07090	14						FL-07850	9.00	12	45	M5xP0.8
FR/L-07092	14						FL-07850	9.20	12	45	M5xP0.8
FR/L-07095	14						FL-07850	9.50	12	45	M5xP0.8
FR/L-07098	14						FL-07850	9.80	12	45	M5xP0.8
FR/L-07100	14						FL-07850	10.00	12	45	M5xP0.8
FR/L-07102	14						FL-07850	10.20	12	45	M5xP0.8
FR/L-07105	14						FL-07850	10.50	12	45	M5xP0.8
FR/L-07108	14						FL-07850	10.80	13	45	M5xP0.8
FR/L-07110	14						FL-07850	11.00	13	45	M5xP0.8
FR/L-12030	27	25	23	21	19	17	FL-15800	3.00	15	60	M9xP1.0
FR/L-12032	27	25	23	21	19	17	FL-15800	3.20	15	60	M9xP1.0
FR/L-12035	27	25	23	21	19	17	FL-15800	3.50	15	60	M9xP1.0
FR/L-12038	27	25	23	21	19	17	FL-15800	3.80	15	60	M9xP1.0
FR/L-12040	27	25	23	21	19	17	FL-15800	4.00	15	60	M9xP1.0
FR/L-12042	27	25	23	21	19	17	FL-15800	4.20	15	60	M9xP1.0
FR/L-12045	27	25	23	21	19	17	FL-15800	4.50	15	60	M9xP1.0
FR/L-12048	27	25	23	21	19	17	FL-15800	4.80	15	60	M9xP1.0

Номер детали	Размер канала, мм						Вращающееся соединение	Размеры кулачкового патрона			D (R/L)
Номер детали	Размер канала, мм						Вращающееся соединение	Размер C, мм	Внешний диаметр B, мм	Длина A, мм	D (R/L)
FR/L-12050	27	25	23	21	19	17	FL-15800	5.00	15	60	M9xP1.0
FR/L-12052	27	25	23	21	19	17	FL-15800	5.20	15	60	M9xP1.0
FR/L-12055	27	25	23	21	19	17	FL-15800	5.50	15	60	M9xP1.0
FR/L-12058	27	25	23	21	19	17	FL-15800	5.80	15	60	M9xP1.0
FR/L-12060	27	25	23	21	19	17	FL-15800	6.00	15	60	M9xP1.0
FR/L-12062	27	25	23	21	19	17	FL-15800	6.20	15	60	M9xP1.0
FR/L-12065	27	25	23	21	19	17	FL-15800	6.50	15	60	M9xP1.0
FR/L-12068	27	25	23	21	19	17	FL-15800	6.80	15	60	M9xP1.0
FR/L-12070	27	25	23	21	19	17	FL-15800	7.00	15	60	M9xP1.0
FR/L-12072	27	25	23	21	19	17	FL-15800	7.20	15	60	M9xP1.0
FR/L-12075	27	25	23	21	19	17	FL-15800	7.50	15	60	M9xP1.0
FR/L-12078	27	25	23	21	19	17	FL-15800	7.80	15	60	M9xP1.0
FR/L-12080	27	25	23	21	19	17	FL-15800	8.00	15	60	M9xP1.0
FR/L-12082	27	25	23	21	19	17	FL-15800	8.20	15	60	M9xP1.0
FR/L-12085	27	25	23	21	19	17	FL-15800	8.50	15	60	M9xP1.0
FR/L-12088	27	25	23	21	19	17	FL-15800	8.80	15	60	M9xP1.0
FR/L-12090	27	25	23	21	19	17	FL-15800	9.00	15	60	M9xP1.0
FR/L-12092	27	25	23	21	19	17	FL-15800	9.20	15	60	M9xP1.0
FR/L-12095	27	25	23	21	19	17	FL-15800	9.50	15	60	M9xP1.0
FR/L-12098	27	25	23	21	19	17	FL-15800	9.80	15	60	M9xP1.0
FR/L-12100	27	25	23	21	19	17	FL-15800	10.00	15	60	M9xP1.0
FR/L-12102	27	25	23	21	19	17	FL-15800	10.20	15	60	M9xP1.0
FR/L-12105	27	25	23	21	19	17	FL-15800	10.50	15	60	M9xP1.0
FR/L-12108	27	25	23	21	19	17	FL-15800	10.80	15	60	M9xP1.0
FR/L-12110	27	25	23	21	19	17	FL-15800	11.00	15	60	M9xP1.0
FR/L-12112	27	25	23	21	19	17	FL-15800	11.20	15	60	M9xP1.0
FR/L-12115	27	25	23	21	19	17	FL-15800	11.50	15	60	M9xP1.0
FR/L-12118	27	25	23	21	19	17	FL-15800	11.80	15	60	M9xP1.0
FR/L-12120	27	25	23	21	19	17	FL-15800	12.00	15	60	M9xP1.0
FR/L-12122	27	25	23	21	19	17	FL-15800	12.20	15	60	M9xP1.0
FR/L-12125	27	25	23	21	19	17	FL-15800	12.50	15	60	M9xP1.0

Номер детали	Размер канала, мм						Вращающееся соединение	Размеры кулачкового патрона			D (R/L)
Номер детали	Размер канала, мм						Вращающееся соединение	Размер C, мм	Внешний диаметр B, мм	Длина A, мм	D (R/L)
FR/L-12128	27	25	23	21	19	17	FL-15800	12.80	15	60	M9xP1.0
FR/L-12130	27	25	23	21	19	17	FL-15800	13.00	15	60	M9xP1.0
FR/L-12132	27	25	23	21	19		FL-15800	13.20	18	60	M9xP1.0
FR/L-12135	27	25	23	21	19		FL-15800	13.50	18	60	M9xP1.0
FR/L-12138	27	25	23	21	19		FL-15800	13.80	18	60	M9xP1.0
FR/L-12140	27	25	23	21	19		FL-15800	14.00	18	60	M9xP1.0
FR/L-12142	27	25	23	21	19		FL-15800	14.20	18	60	M9xP1.0
FR/L-12145	27	25	23	21	19		FL-15800	14.50	18	60	M9xP1.0
FR/L-12148	27	25	23	21	19		FL-15800	14.80	18	60	M9xP1.0
FR/L-12150	27	25	23	21	19		FL-15800	15.00	18	60	M9xP1.0
FR/L-12152	27	25	23	21			FL-15800	15.20	19	60	M9xP1.0
FR/L-12155	27	25	23	21			FL-15800	15.50	19	60	M9xP1.0
FR/L-12158	27	25	23	21			FL-15800	15.80	19	60	M9xP1.0
FR/L-12160	27	25	23	21			FL-15800	16.00	19	60	M9xP1.0
FR/L-12162	27	25	23	21			FL-15800	16.20	19	60	M9xP1.0
FR/L-12165	27	25	23	21			FL-15800	16.50	19	60	M9xP1.0
FR/L-12168	27	25	23	21			FL-15800	16.80	20	60	M9xP1.0
FR/L-12170	27	25	23	21			FL-15800	17.00	20	60	M9xP1.0
FR/L-12172	27	25	23	21			FL-15800	17.20	20	60	M9xP1.0
FR/L-12175	27	25	23	21			FL-15800	17.50	20	60	M9xP1.0
FR/L-12178	27	25	23	21			FL-15800	17.80	20	60	M9xP1.0
FR/L-12180	27	25	23	21			FL-15800	18.00	20	60	M9xP1.0
FR/L-12182	27	25	23	21			FL-15800	18.20	20	60	M9xP1.0
FR/L-12185	27	25	23				FL-15800	18.50	22	60	M9xP1.0
FR/L-12188	27	25	23				FL-15800	18.80	22	60	M9xP1.0
FR/L-12190	27	25	23				FL-15800	19.00	22	60	M9xP1.0

Вращающиеся наконечники FEDEK

Цанги-наконечники FEDEK M4x0,7 и M5x0,8

Номер детали	Размер канала, мм	Размеры кулачкового патрона			D (R/L)
Номер детали	Размер канала, мм	Размер C, мм	Внешний диаметр B, мм	Длина A, мм	D (R/L)
FR/L- 04030	8	3.00	5	28.5	M4xP0.7
FR/L- 04031	8	3.10	5	28.5	M4xP0.7
FR/L- 04032	8	3.20	5	28.5	M4xP0.7
FR/L- 04033	8	3.30	5	28.5	M4xP0.7
FR/L- 04034	8	3.40	5	28.5	M4xP0.7
FR/L- 04035	8	3.50	5	28.5	M4xP0.7
FR/L- 04036	8	3.60	5	28.5	M4xP0.7
FR/L- 04037	8	3.70	5	28.5	M4xP0.7
FR/L- 04038	8	3.80	5	28.5	M4xP0.7
FR/L- 04039	8	3.90	5	28.5	M4xP0.7
FR/L- 04040	8	4.00	5	28.5	M4xP0.7
FR/L- 04042	8	4.20	7	28.5	M4xP0.7
FR/L- 04045	8	4.50	7	28.5	M4xP0.7
FR/L- 04048	8	4.80	7	28.5	M4xP0.7
FR/L- 04050	8	5.00	7	28.5	M4xP0.7
FR/L- 04052	8	5.20	7	28.5	M4xP0.7
FR/L- 04055	8	5.50	7	28.5	M4xP0.7
FR/L- 04058	8	5.80	7	28.5	M4xP0.7
FR/L- 04060	8	6	7	28.5	M4xP0.7

Обозначение	D,мм	d, мм	L, мм	B, мм
218E USSHARP	18	11	40	6
225E USSHARP	20	14	65	8
222E USSHARP	25	20	65	8
227E USSHARP	28	20	65	8

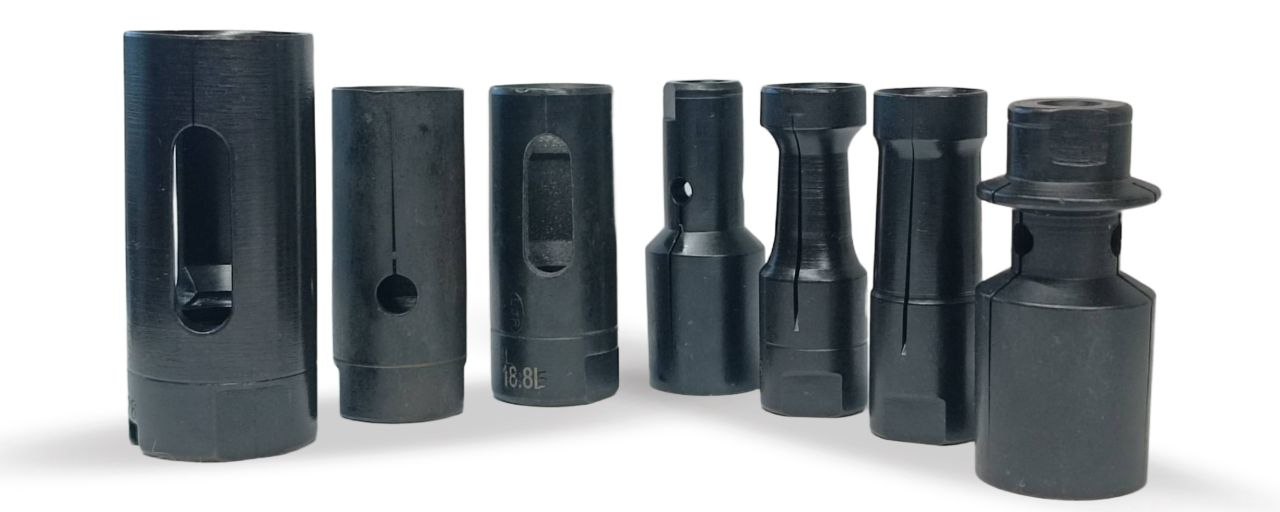

Так же имеютдся различные допустимые исполнения цанг пруткоподатчика

Цанга пруткоподатчика, она же цанга барфидера, устанавливается в пруткоподатчике и служит для фиксации прутка, она отвечает за то, что бы пруткоподатчик мог доставить остаток прутка от шпинделя до лотка сброса. Существует большое разнообразие данного вида цанг, и с внутренней резьбой, и гладкие, и седлообразные... Присылайте запросы, мы сможем подобрать необходимое исполнение и размер!

Компания "ПРМ" поставляет цанги для пруткоподатчиков всех типов, с креплением по резьбе и по цилиндрической поверхности.

Пришлите запрос на почту info@p-rm.ru либо звоните по телефону +7 812 628 02 95

Часто с этим товаром спрашивают и друге части подающх устройств:

	Вращающиеся наконечники
	Каналы пруткоподатчиков
	Пульты управления (с кабелем и без)
	Контроллеры
	Толкатели и кронштейны
	Ролики
	Телескопические трубы
	Цанги пруткоподатчиков всех видов
