⚙️Автомат продольного точения - комплектация

Каждый АПТ оснащен главным шпинделем (MAIN), который перемещает заготовку в рабочую зону. Как правило, перед входом в рабочую зону установлен люнет, хотя в некоторых случаях он отсутствует или его убирают для обработки более длинных и менее точных деталей, но это уже другая тема.
Противошпиндель (SUB) также встречается не на всех станках.
Сегодня мы рассмотрим стандартную комплектацию АПТ (включая шпиндель, противошпиндель и стандартную компановку) и ее возможности.

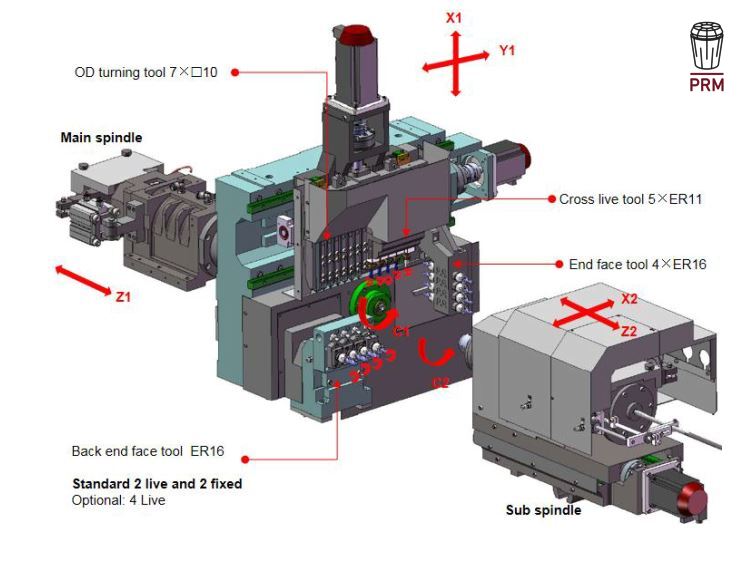

Итак, стандартная комплектация АПТ включает в себя:

MAIN
☑️Несколько резцов 4-6 штук (8х8, 10х10, 12х12, 16х16, в зависимости от модели), предназначенных для наружной обработки.

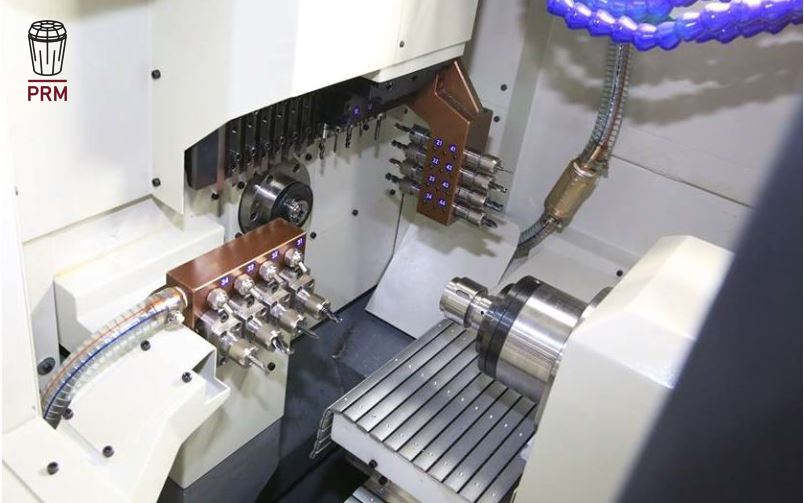

☑️Суппорт осевого не приводного инструмента 3-8 отверстий с различными посадочными диаметрами. Суппорт используется для центровки, сверления, развертывания, расточки, зенковки, прошивания, резьбонакатывания и других подобных операций, не требующих вращения инструмента. ❗️Важно помнить, что отверстие проходное, поэтому можно устанавливать цанговые патроны в обе стороны сразу (MAIN - SUB).
☑️Также в управлении (MAIN) есть радиальные приводные блоки в количестве от 2 до 6 штук (количество зависит от модели станка и комплектации). По умолчанию, в них устанавливаются цанги от ER8 до ER20 для фрезерования, центровки, сверления, фрезеровки шлица и других операций, требующих принудительного вращения инструмента.
☑️Интересные возможности появляются при установке сложного приводного блока, например, такого как вихревая голова, аксиальный привод, работающий под углом и с приводом инструмента (сложный привод - это то, что невозможно воплотить в самой кинематике без навесного блока). Как правило, под данный блок есть отдельная позиция, если такое предусмотрено производителем.

SUB
☑️В стандартной комплектации вы получаете обратную сторону суппорта осевого инструмента (см. описание выше).
☑️Инструментарий на 4 позиции, из которых 2 приводные и 2 статичные. Остальное – опции (см. описание выше).
☑️Встречаются комплектации с суппортом резцедержателя, что позволяет использовать квадратные резцы для точения. Если же его нет, придется использовать расточные.
☑️Встречаются комплектации, где количество приводов намного больше, а еще на SUB можно установить сложный привод, например, шлицерез. Это важный момент, который следует учитывать.
