Виды и формы зажима цанги

Цанга — сменный зажимной элемент станка, и под разные задачи производители делают её в разных исполнениях: меняется поверхность и форма самого зажимного отверстия, материал рабочей части, длина носика. Разберём, какие исполнения цанги шпинделя, противошпинделя, люнета и барфидера существуют и для чего нужно каждое из них.

Поверхность зажимного отверстия

Первое, что отличает одну цангу от другой при одинаковом диаметре — обработка рабочей поверхности:

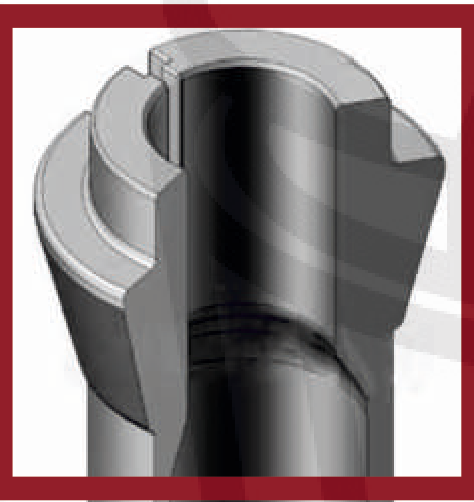

Гладкое не оставляет следов на готовой поверхности — используется на противошпинделе

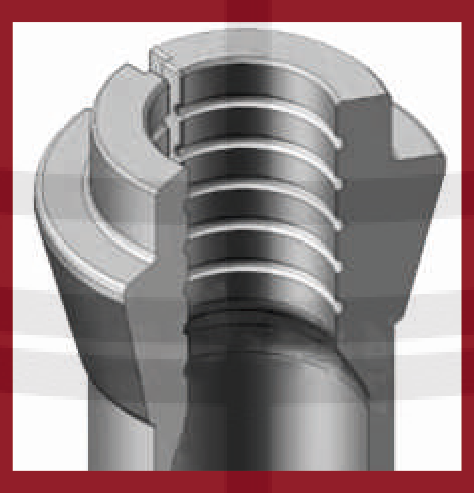

Рифлёное увеличивает сцепление с прутком — стандарт для главного шпинделя при диаметре свыше 8,5 мм

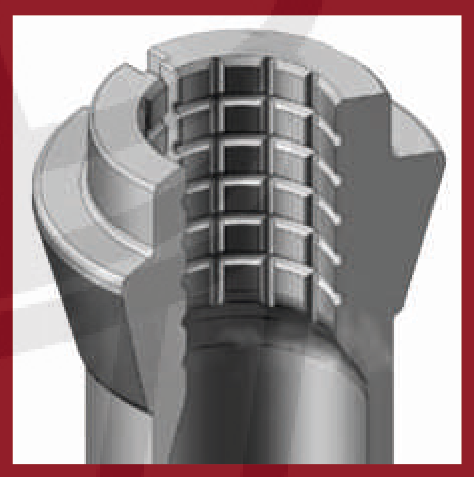

Усиленный зажим для тяжёлых режимов резания и повышенного крутящего момента

Форма зажимного отверстия

Под форму прутка или заготовки подбирается соответствующая форма зажимного отверстия цанги:

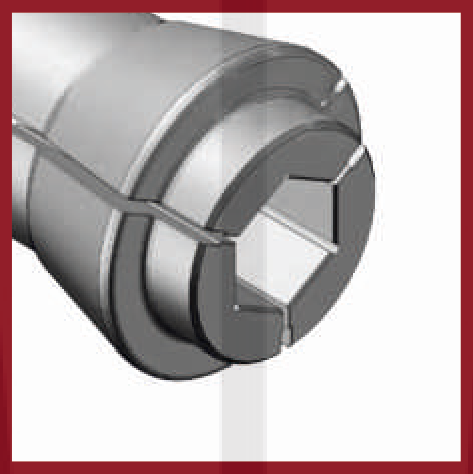

Круг самая распространённая форма, под круглый пруток	Шестигранник под шестигранный пруток	Квадрат под квадратный пруток

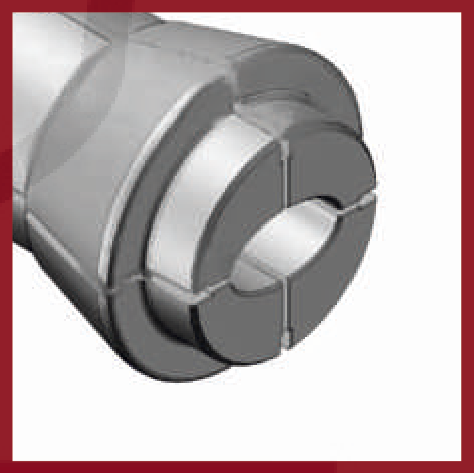

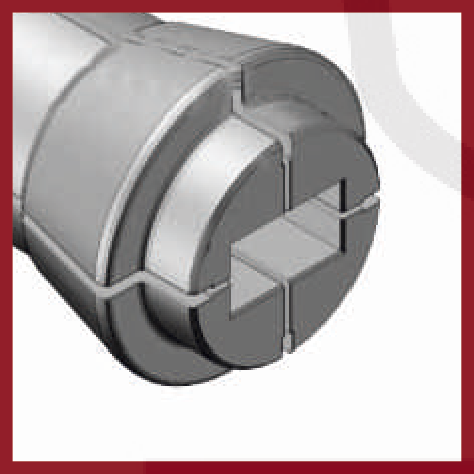

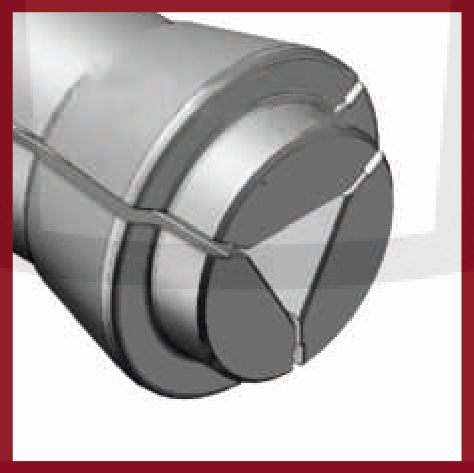

Прямоугольник под прямоугольный профиль заготовки	Треугольник под треугольный профиль заготовки	Эллипс под овальный/эллиптический профиль заготовки

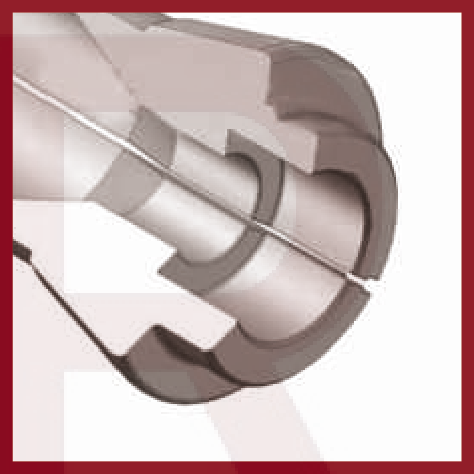

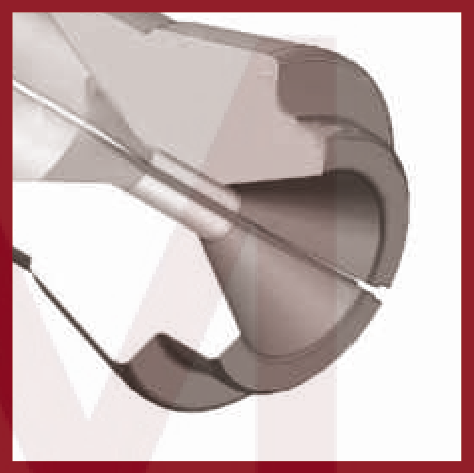

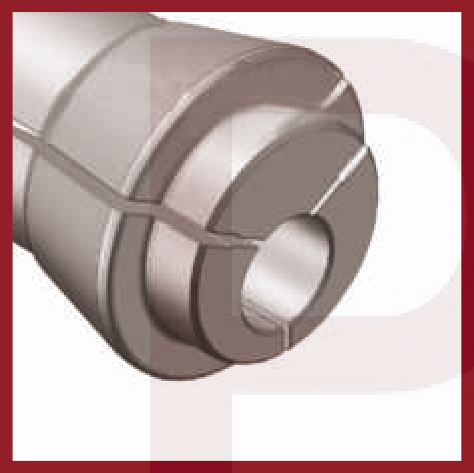

Смещённое отверстие (эксцентрик) ось зажима смещена относительно оси цанги — для эксцентриковых деталей	Ступенчатое отверстие под пруток или заготовку с перепадом диаметра	Коническое ступенчатое отверстие комбинация конуса и ступени — под фасонную заготовку

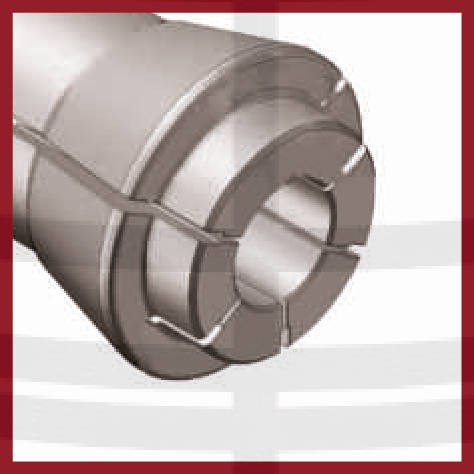

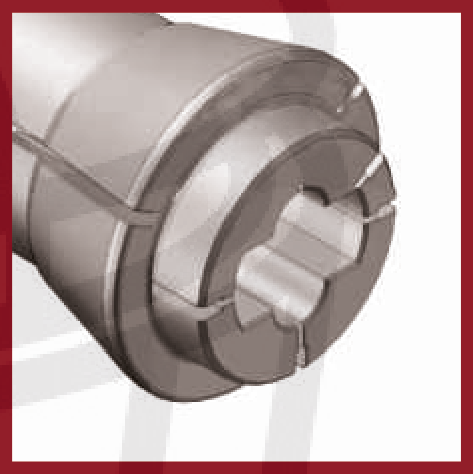

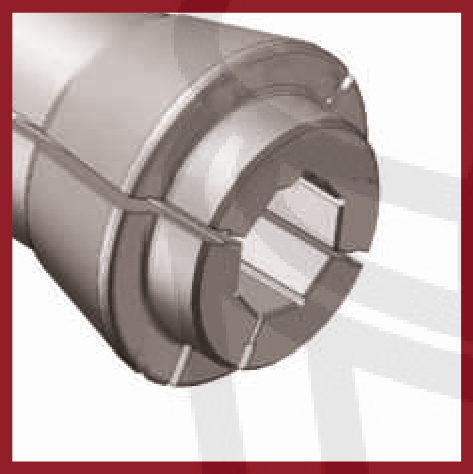

Восьмигранник с разрезами под восьмигранный профиль, дополнительные разрезы для равномерного зажима	Отверстие с шестью разрезами усиленная равномерность зажима за счёт дополнительных прорезей	Специальное отверстие под нестандартный профиль — изготавливается по чертежу заказчика

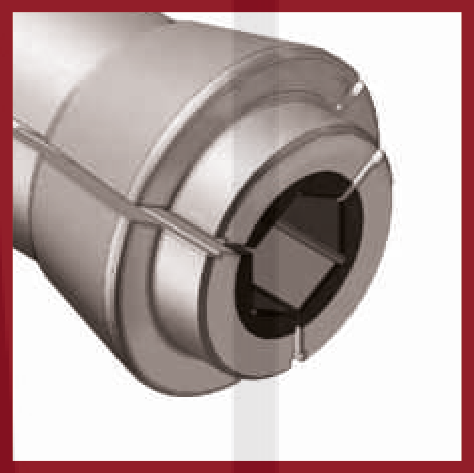

Твердосплавная вставка (CRB)

Зажимное отверстие можно дополнительно усилить твердосплавной вставкой (CRB) — она держит точность дольше при абразивных материалах и больших партиях. Альтернатива — быстрорежущая сталь (HSS), выбор остаётся на усмотрение клиента.

Круг

Шестигранник

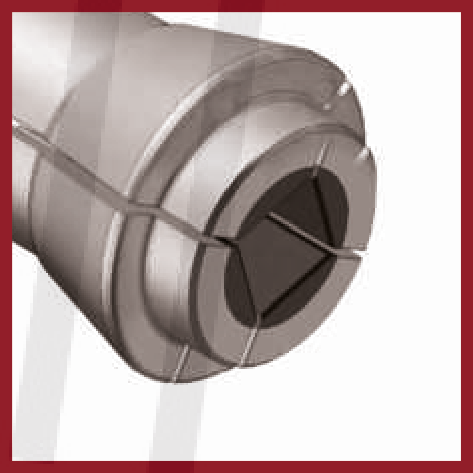

Квадрат

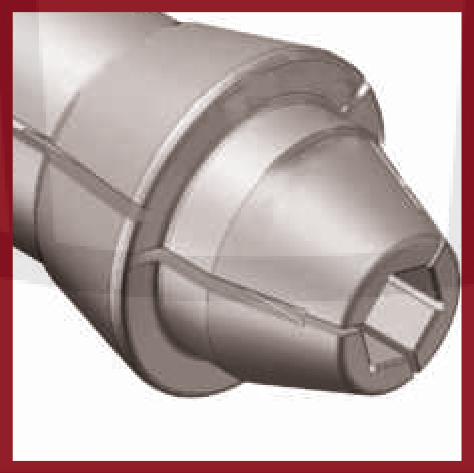

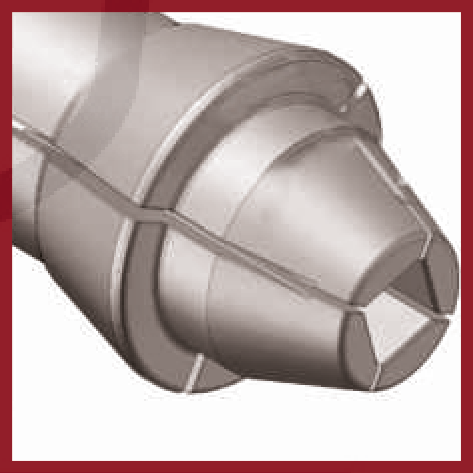

Цанга с удлинённым носиком

Удлинённый носик нужен там, где между зажимом и деталью есть зазор — типичный случай для цанги противошпинделя (подробный пример — в нашем гайде по SOWIN SZ-125E).

Круг	Шестигранник	Квадрат

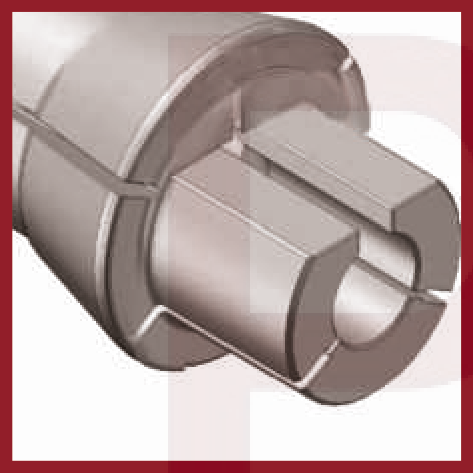

Специальная форма

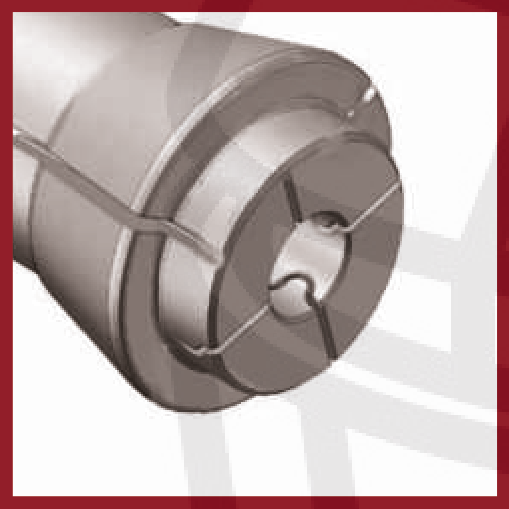

S-слот тип

Дополнительный паз (S-слот) на рабочей части цанги — для отвода стружки/смазки или дополнительной фиксации. Доступен и в обычном исполнении, и в сочетании с удлинённым носиком:

S-слот тип

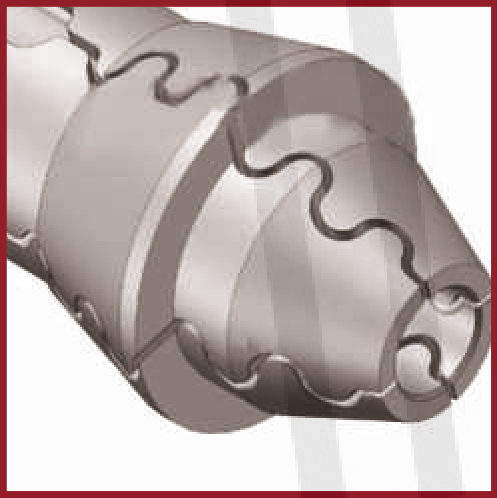

Удлинённый носик + S-слот (вариант 1)

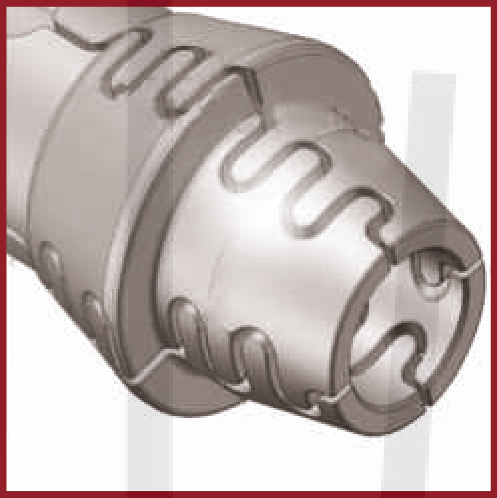

Удлинённый носик + S-слот (вариант 2)

Форма зажима цанги люнета (направляющей втулки)

У цанги люнета — направляющей втулки — своя классификация исполнений, основной параметр здесь — длина твердосплавной вставки, которая держит пруток в зоне резания:

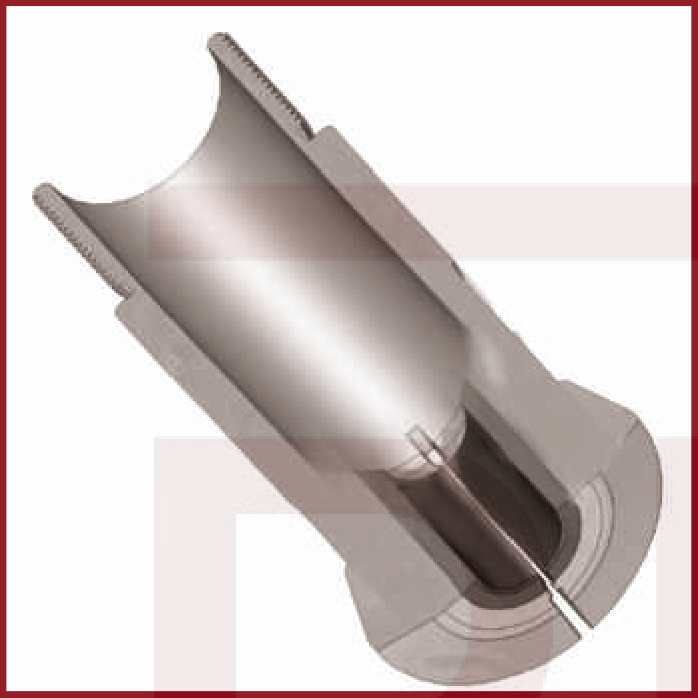

Стандартная CRB-вставка

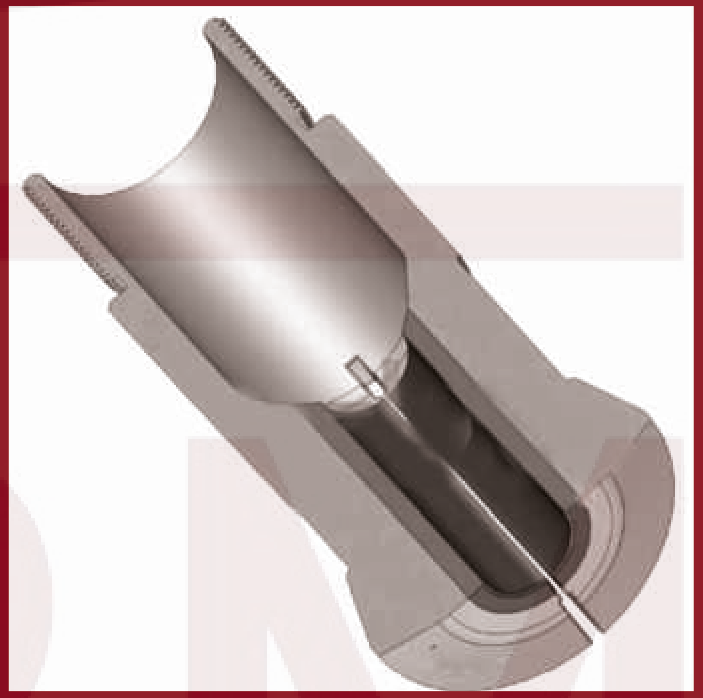

Длинная CRB-вставка для увеличенной зоны поддержки прутка

Подбор и заказ

Все перечисленные исполнения цанг шпинделя, противошпинделя, люнета и барфидера поставляются со склада в Санкт-Петербурге или изготавливаются под заказ под нестандартный диаметр, форму и материал — пришлите фото или чертёж, подберём аналог. Смотрите также: цанги шпинделя, цанги люнета, цанги барфидера, гайд по подбору для SOWIN SZ-125E.
