Запасные части для пруткоподатчиков
Мы решаем задачи по оснащению и обслуживанию барфидеров (пруткоподатчиков) следующих марок:
LNS
FEDEK
IEMCA
BARLOAD
IKURA SEIKI
ALPS
Tornos RoboBar
По моделям Fedek GT112, GT 342, XT320 S2, Tornos RoboBar SBF326, Fedek SN-542 S2 и Barload BFG на сайте есть отдельные страницы с полным перечнем артикулов в наличии на складе. По остальным моделям этих марок — подбираем оригинал или аналог под вашу задачу: пришлите фото шильды или чертёж детали на info@p-rm.ru.
Ниже — какие узлы пруткоподатчика мы поставляем, за что каждый отвечает и как понять, что его пора менять. Признаки износа и регламенты обслуживания — из официальных руководств по эксплуатации LNS Fedek GT112 и Fedek SN-542/551 S2, ресурс — по опыту эксплуатации ПРМ.
Узлы пруткоподатчика
01

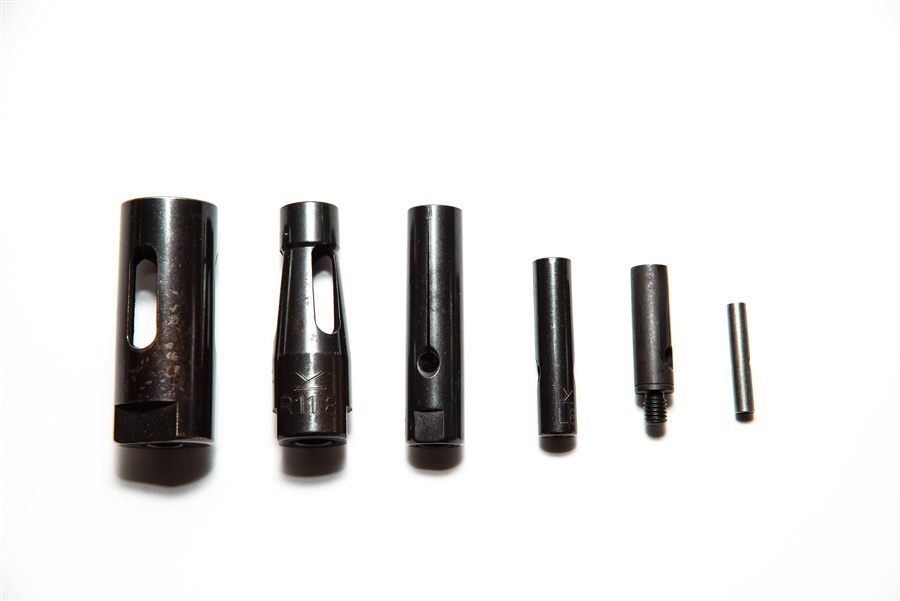

Цанги (цанговые патроны)
УстройствоЗахватывает и зажимает задний торец прутка при подаче в шпиндель. Подбирается строго под диаметр прутка — на каждый диапазон диаметра свой патрон.
Признаки износаЛюфт прутка в патроне, повреждение лепестков цанги, несоответствие диаметра патрона фактическому диаметру прутка — производитель прямо указывает это как первое, что проверяют при сбоях подачи.
ПериодичностьСредний ресурс — около 1 года при постоянной работе (опыт ПРМ). Реальный срок службы зависит от скорости вращения и температуры при обработке.
Источники: РЭ барфидер GT112 §7.5, §7.7, гл.9; Fedek SN-542/551 §6.7, §6.3
02

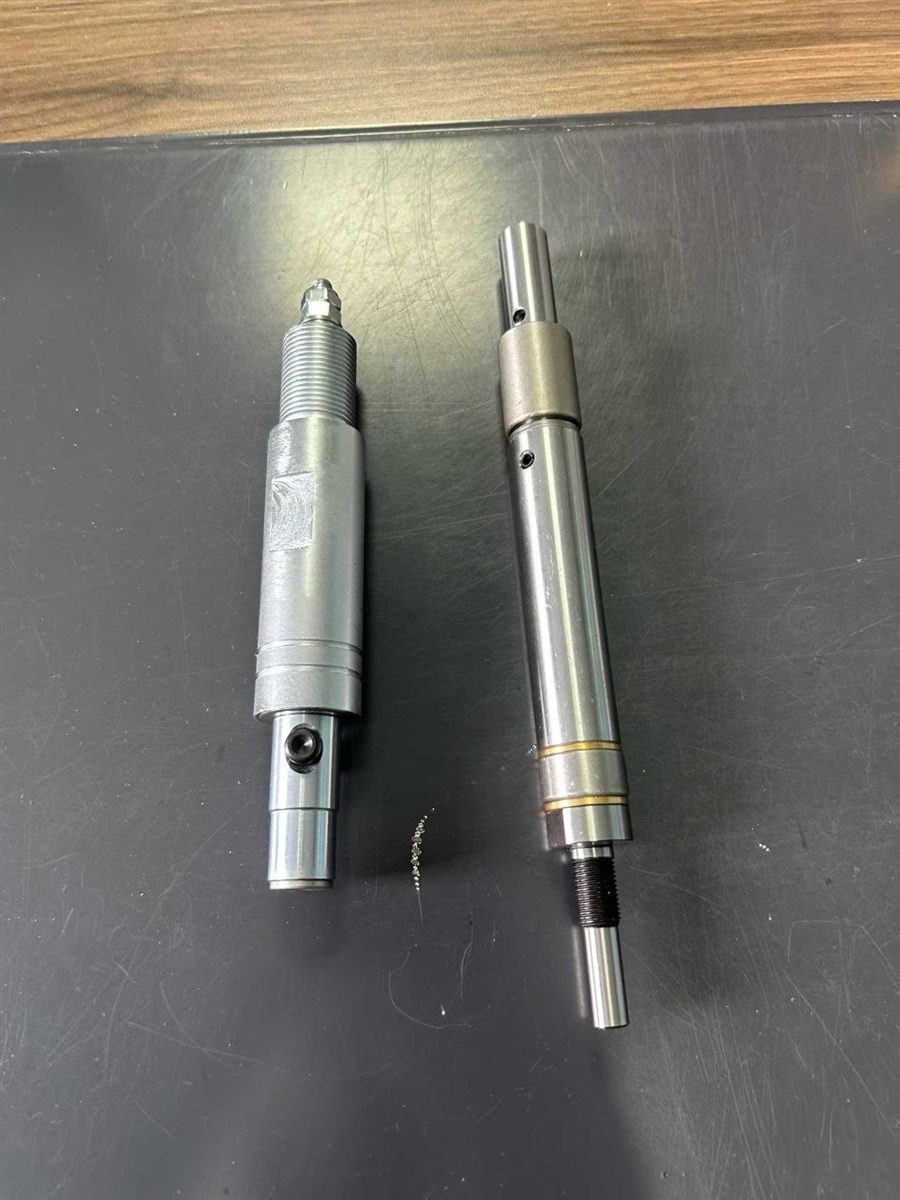

Вращающиеся наконечники
УстройствоПоворотное соединение на переднем торце толкателя — связывает шток толкателя с цанговым патроном и позволяет прутку вращаться независимо от толкателя.
Признаки износаВибрация прутка и посторонний шум при вращении в шпинделе. И LNS, и Fedek прямо называют это главным сигналом износа соединения.
ПериодичностьСредний ресурс — около 6 месяцев (опыт ПРМ). Производитель рекомендует «регулярно проверять состояние» и менять своевременно, не дожидаясь остановки станка — жёсткого норматива в часах в руководствах нет.
Источники: РЭ барфидер GT112 §7.4; Fedek SN-542/551 §6.6.1
03

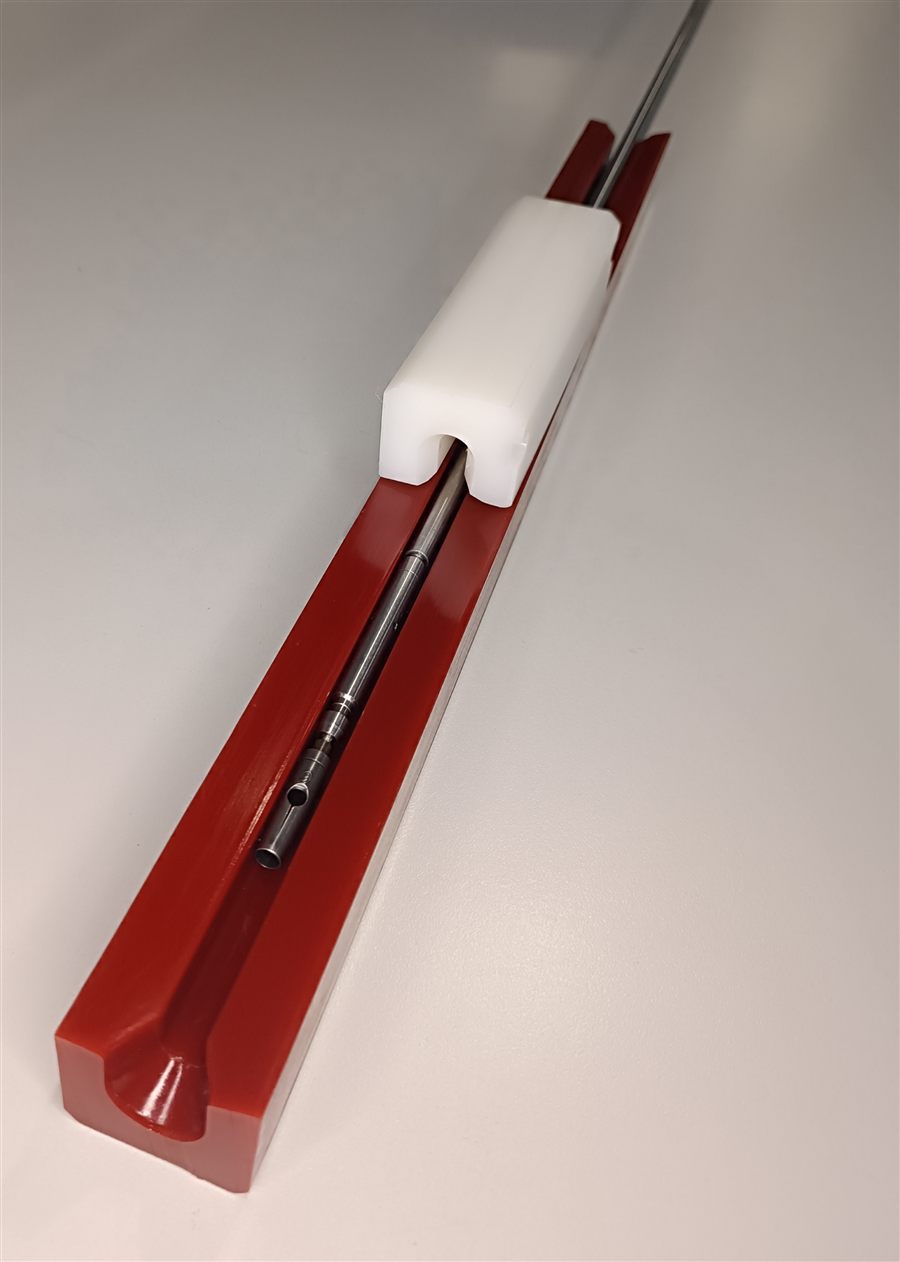

Каналы пруткоподатчика
УстройствоУдерживает толкатель, защищает механизм подачи и одновременно подаёт масло, создавая гидростатическую масляную плёнку, которая гасит вибрацию прутка. Диаметр канала подбирается под диаметр прутка (обычно +1 мм).
Признаки износаЗагрязнение или течь масла в канале, рост вибрации прутка при подаче.
ПериодичностьМасло в канале и бак производитель рекомендует менять/чистить раз в 6 месяцев (чаще при сильном загрязнении). Сам канал и втулки — проверять каждые 200 часов работы, более тщательно раз в 1250 и 2500 часов.
Источники: РЭ барфидер GT112 §6.1, §6.4, §7.2.1; Fedek SN-542/551 §6.12
04

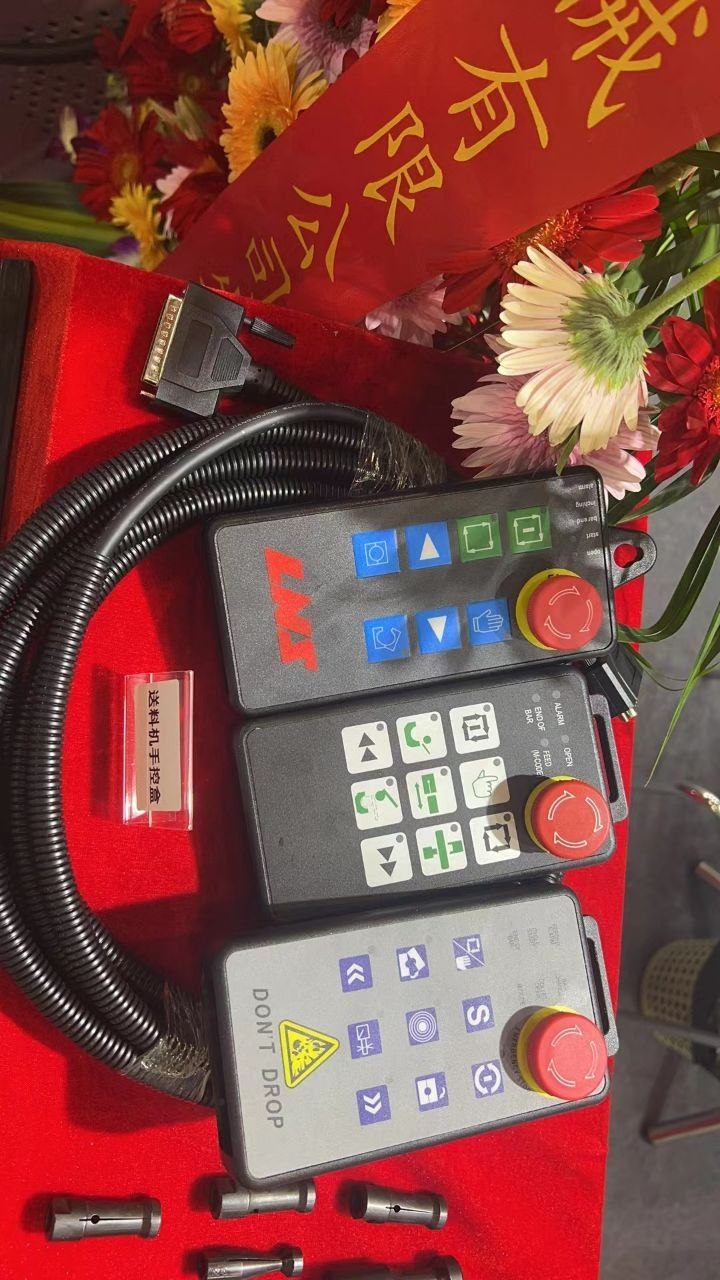

Пульты управления
УстройствоПанель с кнопками и (в части моделей) экраном для ручного управления подачей, сменой прутка и аварийным остановом. Есть варианты с кабелем и беспроводные.
Признаки износаЗалипание или разболтанность кнопок, повреждение кабеля/разъёма, нечитаемый экран.
ПериодичностьСредний ресурс — около 2 лет (опыт ПРМ). Отдельного регламента обслуживания самого пульта производители в руководствах не приводят.
Источник ресурса: опыт эксплуатации ПРМ
05

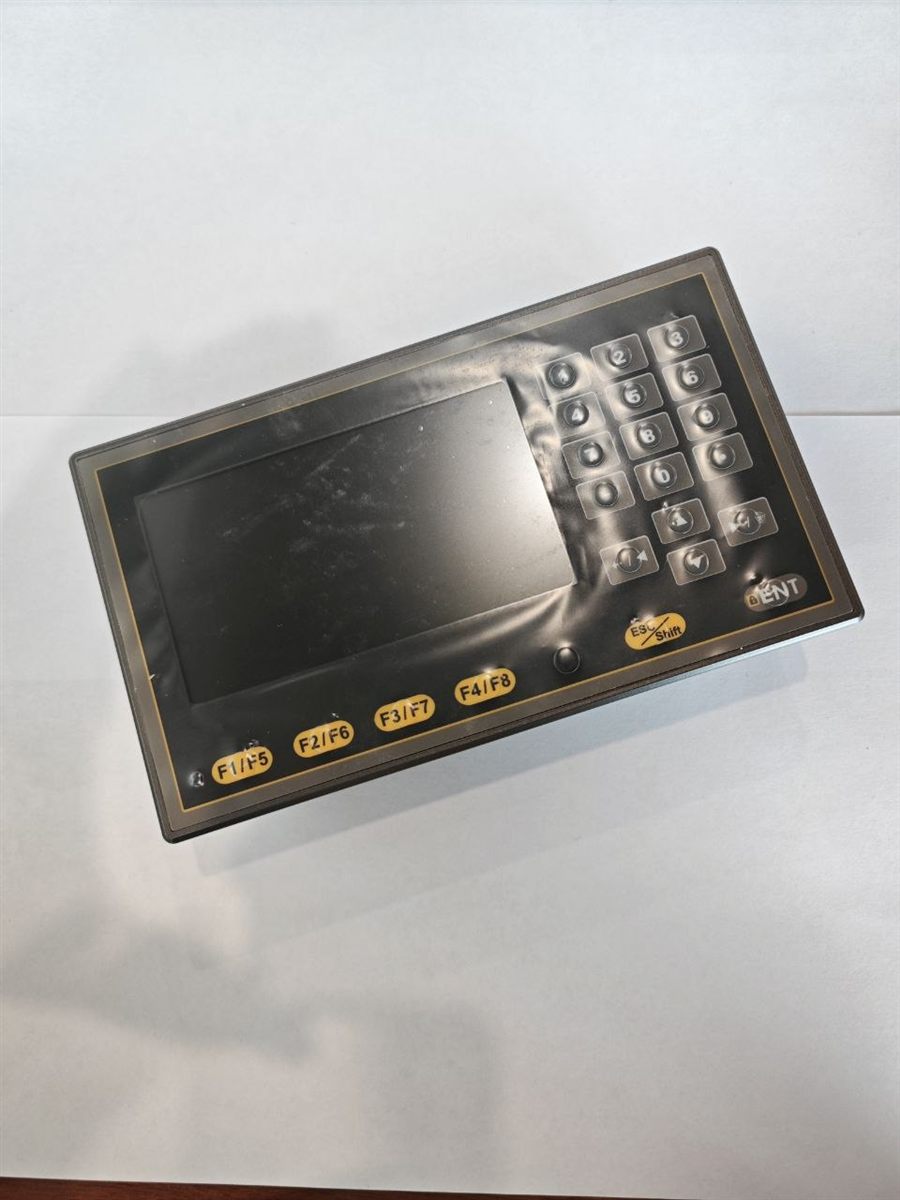

Контроллеры
УстройствоЭлектронный блок управления (PLC) пруткоподатчика — синхронизирует все узлы подачи со станком; часть моделей оснащена собственным экраном с меню настроек.
Признаки неисправностиСбои синхронизации со станком, ошибки на экране пульта.
ОбслуживаниеНе расходник в классическом смысле: встроенной батареи, которая садится, у контроллера нет — важно защищать его от пыли, стружки и перепадов питания.
Источник: РЭ барфидер GT112, общие правила безопасности
06

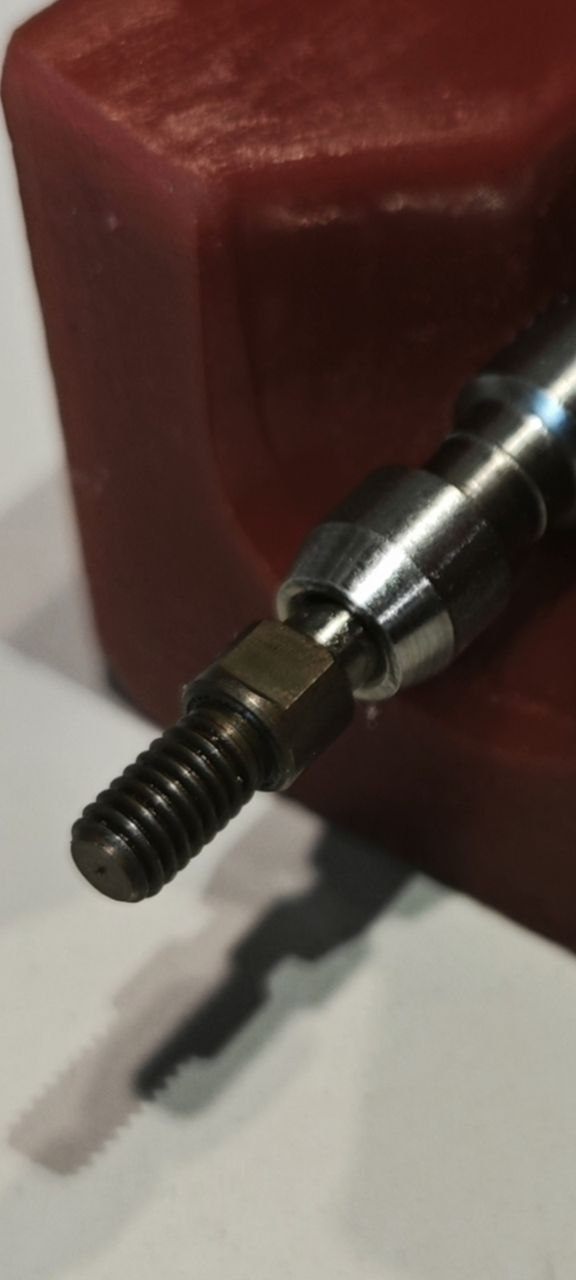

Толкатели и кронштейны
УстройствоСборный толкатель (короткий + длинный) продвигает пруток по каналу к шпинделю; крепится через кронштейн к приводному ремню.
Признаки износаОслабление натяжения приводного ремня толкателя — производитель отдельно предупреждает, что при длительной наработке это напрямую снижает точность позиционирования прутка и плавность подачи.
ПериодичностьНатяжение ремня проверяется периодически по мере наработки — жёсткого интервала в часах в руководствах нет, ориентир — визуальный контроль на плановом ТО.
Источники: РЭ барфидер GT112 §7.3, §7.6; Fedek SN-542/551 §6.5
07

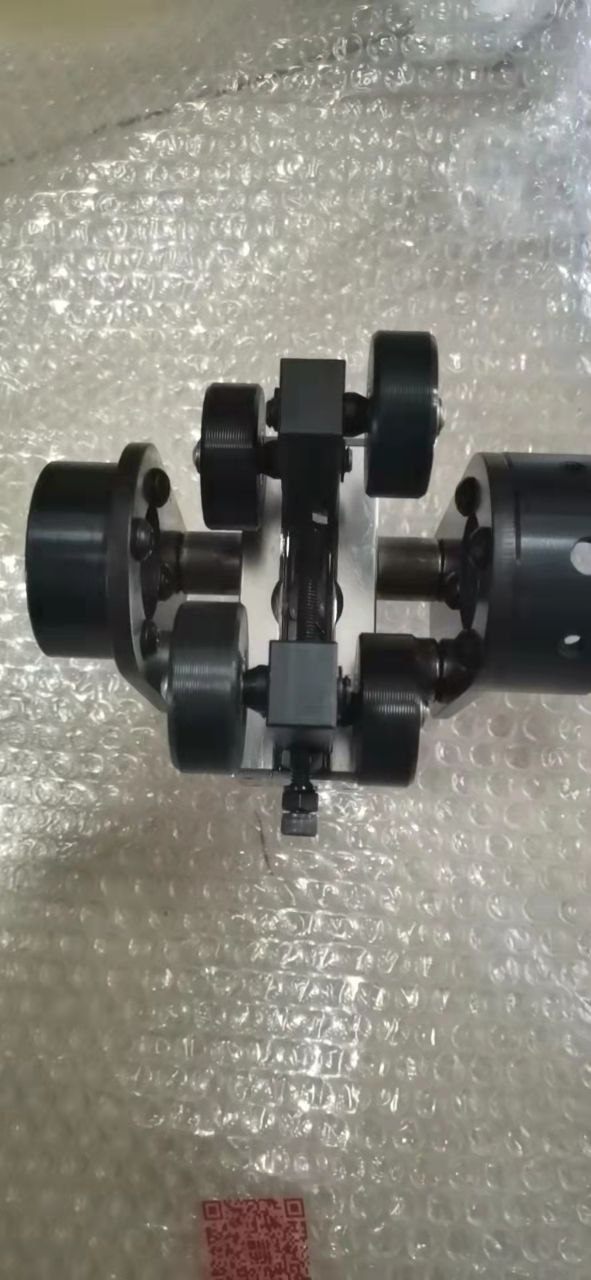

Ролики
УстройствоОпорные ролики виброгасящей опоры (люнета) — охватывают вращающийся пруток по кругу и гасят его вибрацию на высоких оборотах шпинделя, не давая пруток «бить» и портить деталь.
Признаки износаВыработка и люфт в роликах, усиление вибрации и шума прутка при вращении, ухудшение чистоты поверхности детали.
ПериодичностьСредний ресурс — до 2 лет при обработке прутков большого диаметра. При обработке прутков диаметром менее 5 мм — до 6 месяцев. При обработке шестигранника и квадрата вместо роликов стоит применять виброгасящие призмы. Отдельного норматива в часах для роликов в изученных руководствах нет.
Источники: РЭ барфидер GT112 §8 (виброгасящая опора); ресурс и рекомендации по диаметру/профилю — опыт ПРМ
08
Телескопические трубы
УстройствоВыдвижной наконечник толкателя телескопического типа — удлиняется вслед за прутком, поддерживая его на протяжении всей подачи.
Признаки износаСвободный ход (люфт) в месте телескопического соединения, затруднённое выдвижение, провисание.
ПериодичностьОтдельного норматива в изученных руководствах не найдено — меняется по факту износа/люфта.
Стоимость, характеристики и наличие — уточняйте: info@p-rm.ru
Не нашли свою модель барфидера или нужную деталь? Пришлите фото шильды или чертёж — подберём оригинал или аналог.
