Fedek GT112 — цанги, толкатели и запчасти барфидера
Год от года производитель Fedek совершенствует конструкцию своих изделий, некоторые детали и узлы видоизменяются. Чтобы безошибочно подобрать и заказать комплектующие нужно действовать по пунктам снизу
Как заказать запчасти для бурфидера Fedek GT112 :
- Прислать фото шильды + фото необходимой детали на почту info@p-rm.ru либо по номеру +7 (921) 365 85 69 (привязаны все мессенджеры)
- Наш технический специалист свяжется с Вами и задаст все технические вопросы
- Менеджер пришлет коммерческое предложение с четким указанием сроков, цены и условий оплаты
- После получения оплаты мы доставим необходимые комплектующие в указанный срок
Технические характеристики Fedek GT112
Пруткоподатель Fedek GT112 рассчитан на пруток малого диаметра — от Ø1 до Ø12 мм, что делает его основным решением для многошпиндельных и Swiss-type токарных станков. Выпускается в пяти исполнениях по длине, которые различаются вместимостью магазина и максимальной длиной подаваемого прутка.
| Исполнение (длина барфидера) | 2.0 м | 2.5 м | 3.2 м | 12' (3.66 м) | 4.0 м |
| Секций крышки канала | 2 | 3 | 4 | 5 | 5 |
| Макс. длина прутка | 2060 мм | 2560 мм | 3260 мм | 3736 мм | 4056 мм |
| Общая длина барфидера | 2825 мм | 3380 мм | 4080 мм | 4550 мм | 4870 мм |
| Вес | 333 кг | 375 кг | 414 кг | 433 кг | 455 кг |
Ёмкость магазина: 30 / 20 / 14 шт. в зависимости от диаметра прутка и настроек программы.
Диаметр канала и рекомендуемый диаметр прутка: канал 6 мм — пруток Ø1–5 мм; канал 8 мм — пруток Ø3–7 мм; канал 13 мм — пруток Ø7–12 мм.
Электропитание: ~220 В, 3 фазы (может отличаться в зависимости от комплектации).
Пневмосистема: рабочее давление 5–7 кгс/см².
Смазка: масло ISO 68–100, объём бака 28 л.
Артикулы каналов по типоразмерам подачи прутка
|
Mодель/ Диам. каналов |
Спецификация |
||||
|
6/8 |
8/13 |
6/13 |
6/11 |
||
|
Подача слева направо |
2.0M |
XM1.31.A201B.08 |
XM1.31.A201B.13 |
XM1.31.A202B.13 |
XM1.31.A201A.11 |
|
2.5M |
XM1.31.A301B.08 |
XM1.31.A301B.13 |
XM1.31.A302B.13 |
XM1.31.A301A.11 |
|
|
3.2M |
XM1.31.A401B.08 |
XM1.31.A401B.13 |
XM1.31.A402B.13 |
XM1.31.A401A.11 |
|
|
12’ |
XM1.31.A501A.08 |
XM1.31.A501A.13 |
XM1.31.A502A.13 |
XM1.31.A501A.11 |
|
|
4.0M |
XM1.31.A601A.08 |
XM1.31.A601A.13 |
XM1.31.A602A.13 |
XM1.31.A601A.11 |
|
|
Подача справа налево |
2.0M |
XM1.31.A203A.08 |
XM1.31.A203A.13 |
XM1.31.A204A.13 |
XM1.31.A203A.11 |
|
2.5M |
XM1.31.A303A.08 |
XM1.31.A303A.13 |
XM1.31.A304A.13 |
XM1.31.A303A.11 |
|
|
3.2M |
XM1.31.A403A.08 |
XM1.31.A403A.13 |
XM1.31.A404A.13 |
XM1.31.A403A.11 |
|
|
12’ |
XM1.31.A503A.08 |
XM1.31.A503A.13 |
XM1.31.A504A.13 |
XM1.31.A503A.11 |
|
|
4.0M |
XM1.31.A603A.08 |
XM1.31.A603A.13 |
XM1.31.A604A.13 |
XM1.31.A603A.11 |
|

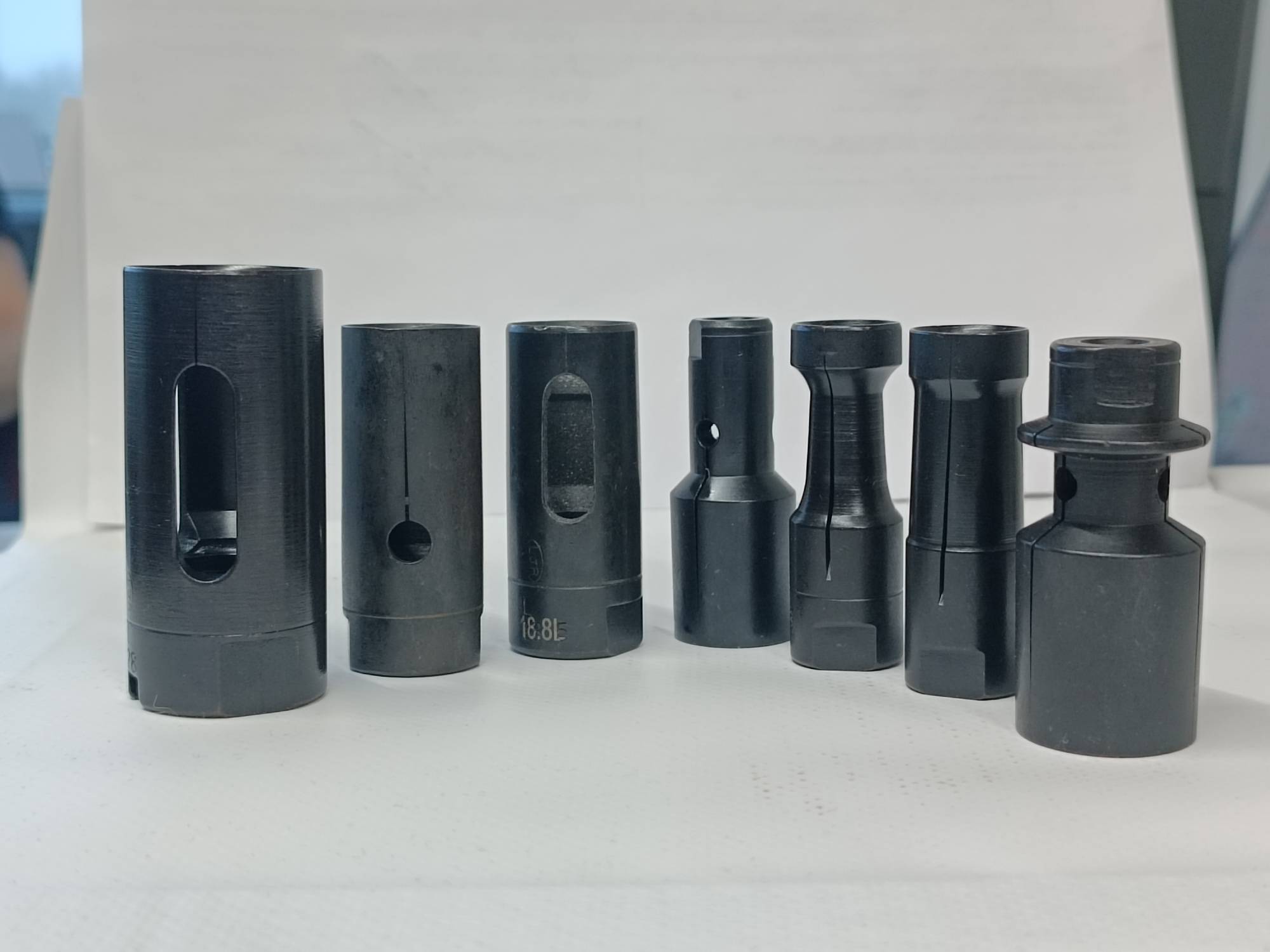

Цанга барфидера стандартная
Стандартный патрон- это цилиндр с гибкими кулачками-лепестками. Патрон должен строго соответствовать диаметру прутка. Для профилированного прутка, внутренний диаметр цанги должен соответствовать виртуальной окружности, описанной вокруг торца прутка.
Таблица 7.5. Спецификация соответствия типоразмеров прутка и патрона
|
№ детали |
Диаметр канала мм |
Поворотное соединение |
Цанга барфидера |
Резьба (слева/справа) |
||
|
Внутр. диам. C, мм |
Внешн. диам. B, мм |
Длина A, мм |
||||
|
FR/L-07030 |
13 |
FL-07850 |
3.00 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07032 |
13 |
FL-07850 |
3.20 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07035 |
13 |
FL-07850 |
3.50 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07038 |
13 |
FL-07850 |
3.80 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07040 |
13 |
FL-07850 |
4.00 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07042 |
13 |
FL-07850 |
4.20 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07045 |
13 |
FL-07850 |
4.50 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07048 |
13 |
FL-07850 |
4.80 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07050 |
13 |
FL-07850 |
5.00 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07052 |
13 |
FL-07850 |
5.20 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07055 |
13 |
FL-07850 |
5.50 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07058 |
13 |
FL-07850 |
5.80 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07060 |
13 |
FL-07850 |
6.00 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07062 |
13 |
FL-07850 |
6.20 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07065 |
13 |
FL-07850 |
6.50 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07068 |
13 |
FL-07850 |
6.80 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07070 |
13 |
FL-07850 |
7.00 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07072 |
13 |
FL-07850 |
7.20 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07075 |
13 |
FL-07850 |
7.50 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07078 |
13 |
FL-07850 |
7.80 |
9.5 |
45 |
M5xP0.8 |
|
FR/L-07080 |
13 |
FL-07850 |
8.00 |
10 |
45 |
M5xP0.8 |
|
FR/L-07082 |
13 |
FL-07850 |
8.20 |
10 |
45 |
M5xP0.8 |
|
FR/L-07085 |
13 |
FL-07850 |
8.50 |
10 |
45 |
M5xP0.8 |
Цанга барфидера типа «A»
Тип "A" - усиленный стандартный патрон с увеличенным внешним диаметром в зоне цанги. Применяется только для некоторых типоразмеров. В большинстве случаев, используйте патрон типа "стандарт".
|
№ детали |
Диаметр канала мм |
Поворотное соединение |
Цанга барфидера |
Резьба (слева/справа) |
||
|
Внутр. диам. C, мм |
Внешн. диам. B, мм |
Длина A, мм |
||||
|
FR/L-07055A |
13 |
FL-07850 |
5.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07056A |
13 |
FL-07850 |
5.60 |
12 |
45 |
M5xP0.8 |
|
FR/L-07058A |
13 |
FL-07850 |
5.80 |
12 |
45 |
M5xP0.8 |
|
FR/L-07060A |
13 |
FL-07850 |
6.00 |
12 |
45 |
M5xP0.8 |
|
FR/L-07061A |
13 |
FL-07850 |
6.10 |
12 |
45 |
M5xP0.8 |
|
FR/L-07063A |
13 |
FL-07850 |
6.30 |
12 |
45 |
M5xP0.8 |
|
FR/L-07064A |
13 |
FL-07850 |
6.40 |
12 |
45 |
M5xP0.8 |
|
FR/L-07065A |
13 |
FL-07850 |
6.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07068A |
13 |
FL-07850 |
6.80 |
12 |
45 |
M5xP0.8 |
|
FR/L-07070A |
13 |
FL-07850 |
7.00 |
12 |
45 |
M5xP0.8 |
|
FR/L-07072A |
13 |
FL-07850 |
7.20 |
12 |
45 |
M5xP0.8 |
|
FR/L-07073A |
13 |
FL-07850 |
7.30 |
12 |
45 |
M5xP0.8 |
|
FR/L-07075A |
13 |
FL-07850 |
7.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07078A |
13 |
FL-07850 |
7.80 |
12 |
45 |
M5xP0.8 |
|
FR/L-07079A |
13 |
FL-07850 |
7.90 |
12 |
45 |
M5xP0.8 |
|
FR/L-07080A |
13 |
FL-07850 |
8.00 |
12 |
45 |
M5xP0.8 |
|
FR/L-07081A |
13 |
FL-07850 |
8.10 |
12 |
45 |
M5xP0.8 |
|
FR/L-07082A |
13 |
FL-07850 |
8.20 |
12 |
45 |
M5xP0.8 |
|
FR/L-07083A |
13 |
FL-07850 |
8.30 |
12 |
45 |
M5xP0.8 |
|
FR/L-07084A |
13 |
FL-07850 |
8.40 |
12 |
45 |
M5xP0.8 |
|
FR/L-07085A |
13 |
FL-07850 |
8.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07086A |
13 |
FL-07850 |
8.60 |
12 |
45 |
M5xP0.8 |
|
FR/L-07087A |
13 |
FL-07850 |
8.70 |
12 |
45 |
M5xP0.8 |
|
FR/L-07088A |
13 |
FL-07850 |
8.80 |
12 |
45 |
M5xP0.8 |
|
FR/L-07089A |
13 |
FL-07850 |
8.90 |
12 |
45 |
M5xP0.8 |
|
FR/L-07090A |
13 |
FL-07850 |
9.00 |
12 |
45 |
M5xP0.8 |
|
FR/L-07091A |
13 |
FL-07850 |
9.10 |
12 |
45 |
M5xP0.8 |
|
FR/L-07092A |
13 |
FL-07850 |
9.20 |
12 |
45 |
M5xP0.8 |
|
FR/L-07093A |
13 |
FL-07850 |
9.30 |
12 |
45 |
M5xP0.8 |
|
FR/L-07094A |
13 |
FL-07850 |
9.40 |
12 |
45 |
M5xP0.8 |
|
FR/L-07095A |
13 |
FL-07850 |
9.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07096A |
13 |
FL-07850 |
9.60 |
12 |
45 |
M5xP0.8 |
|
FR/L-07097A |
13 |
FL-07850 |
9.70 |
12 |
45 |
M5xP0.8 |
|
FR/L-07098A |
13 |
FL-07850 |
9.80 |
12 |
45 |
M5xP0.8 |
|
FR/L-07099A |
13 |
FL-07850 |
9.90 |
12 |
45 |
M5xP0.8 |
|
FR/L-07100A |
13 |
FL-07850 |
10.00 |
12 |
45 |
M5xP0.8 |
Цанга барфидера типа «C»
Типоразмер предназначен для туб. Вместо кулачков используется разрезной палец, который вставляется в тубу. Диаметр пальца должен соответствовать диаметру тубы.
|
№ детали |
Диаметр канала мм |
Поворотное соединение |
Цанга барфидера |
Резьба (слева/справа) |
||
|
Внутр. диам. C, мм |
Внешн. диам. B, мм |
Длина A, мм |
||||
|
FR/L-07055C |
13 |
FL-07850 |
5.50 |
10 |
45 |
M5xP0.8 |
|
FR/L-07060C |
13 |
FL-07850 |
6.00 |
10 |
45 |
M5xP0.8 |
|
FR/L-07065C |
13 |
FL-07850 |
6.50 |
10 |
45 |
M5xP0.8 |
|
FR/L-07070C |
13 |
FL-07850 |
7.00 |
10 |
45 |
M5xP0.8 |
|
FR/L-07075C |
13 |
FL-07850 |
7.50 |
10 |
45 |
M5xP0.8 |
|
FR/L-07080C |
13 |
FL-07850 |
8.00 |
10 |
45 |
M5xP0.8 |
|
FR/L-07085C |
13 |
FL-07850 |
8.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07090C |
13 |
FL-07850 |
9.00 |
12 |
45 |
M5xP0.8 |
|
FR/L-07095C |
13 |
FL-07850 |
9.50 |
12 |
45 |
M5xP0.8 |
|
FR/L-07100C |
13 |
FL-07850 |
10.00 |
12 |
45 |
M5xP0.8 |
Цанга барфидера с поворотным соединением (малые диаметры канала)
Патрон используется только для малых диаметров канала.
|
№ детали |
Диаметр канала мм |
Цанга барфидера |
Резьба (сл./спр.) |
||
|
Внутр. д. C, мм |
Внешн. диам. B, мм |
Длина A, мм |
|||
|
FL-04007 |
6 |
0.70 |
5 |
28.5 |
M4xP0.7 |
|
FR/L-04008 |
6 |
0.80 |
5 |
28.5 |
M4xP0.7 |
|
FR/L-04009 |
6 |
0.90 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04010 |
6 |
1.00 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04011 |
6 |
1.10 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04012 |
6 |
1.20 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04013 |
6 |
1.30 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04014 |
6 |
1.40 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04015 |
6 |
1.50 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04016 |
6 |
1.60 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04017 |
6 |
1.70 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04018 |
6 |
1.80 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04019 |
6 |
1.90 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04020 |
6 |
2.00 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04021 |
6 |
2.10 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04022 |
6 |
2.20 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04023 |
6 |
2.30 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04024 |
6 |
2.40 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04025 |
6 |
2.50 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04026 |
6 |
2.60 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04027 |
6 |
2.70 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04028 |
6 |
2.80 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04029 |
6 |
2.90 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04030 |
6 |
3.00 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04031 |
6 |
3.10 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04032 |
6 |
3.20 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04033 |
6 |
3.30 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04034 |
6 |
3.40 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04035 |
6 |
3.50 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04036 |
6 |
3.60 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04037 |
6 |
3.70 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04038 |
6 |
3.80 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04039 |
6 |
3.90 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04040 |
6 |
4.00 |
5 |
28.5 |
M4xP0.7 |
|
FR / L- 04042 |
8 |
4.20 |
7 |
28.5 |
M4xP0.7 |
|
FR / L- 04045 |
8 |
4.50 |
7 |
28.5 |
M4xP0.7 |
|
FR / L- 04048 |
8 |
4.80 |
7 |
28.5 |
M4xP0.7 |
|
FR / L- 04050 |
8 |
5.00 |
7 |
28.5 |
M4xP0.7 |
|
№ детали |
Диаметр канала мм |
Цанга барфидера |
Резьба (сл./спр.) |
||
|
Внутр. д. C, мм |
Внешн. диам. B, мм |
Длина A, мм |
|||
|
FR / L- 04052 |
8 |
5.20 |
7 |
28.5 |
M4xP0.7 |
|
FR / L- 04055 |
8 |
5.50 |
7 |
28.5 |
M4xP0.7 |
|
FR / L- 04058 |
8 |
5.80 |
7 |
28.5 |
M4xP0.7 |
|
FR / L- 04060 |
8 |
6.00 |
7 |
28.5 |
M4xP0.7 |
Патрон типа «толкатель» (Push)
Патрон не зажимает пруток а толкает его. На торце патрон имеет углубление ввиде воронки. Основное назначение такого типа толкателя-минимизировать расстояние между прутком и каналом. Параметры должны быть настроены в соответствии с главой 8. При смене прутка, загрузка нового может быть выполнена во время обработки последнего отрезка предыдущего. Когда обработка отрезка будет завершена, новый пруток вытолкнет остаток из патрона шпинделя. Остаток также может выталкиваться толкателем.
|
№ детали |
Диаметр канала мм |
Цанга барфидера |
Резьба В (левая) |
||
|
Диаметр A, мм |
Диаметр С, мм |
Длина L, мм |
|||
|
STP51010 |
11 |
10 |
10 |
45 |
M5xP0.8 |
|
STP51210 |
14 |
12 |
12 |
45 |
M5xP0.8 |
|
STP51310 |
14 |
13 |
13 |
45 |
M5xP0.8 |
Поворотное соединение
Поворотное соединение монтируется на фронтальном торце длинного толкателя и служит переходником между штоком толкателя и цанговым патроном. Изношенное или повреждённое соединение — частая причина вибрации и шума прутка при вращении в шпинделе, рекомендуется к периодической замене.
| № детали | Диаметр B, мм | Длина C, мм | Резьба под патрон | Резьба под толкатель |
|
FL-07850 | 10 | 64 | M5xP0.8 | M7xP0.75 |
Направляющий канал типа «мост»
Канал типа «мост» применяется для тонких и мягких прутков — предотвращает их изгиб при подаче и попадание обрезков мимо приёмника в короб. Используется только для каналов Ø6 и Ø8 мм; при установке моста длина остатка прутка должна быть ограничена.
| № детали | Диаметр канала |
|
XM1.31.A003A.06 | Ø6 мм |
|
XM1.31.A003A.08 | Ø8 мм |
Толкатели (штоки подачи прутка)
В механизме подачи GT112 работают два толкателя — короткий (длина 830 мм) и длинный (длина 1080 мм), приводимые в движение через ременную передачу. Длинный толкатель способен выдвигаться за пределы барфидера для подачи остатка прутка непосредственно в шпиндель. Комплект подбирается по диаметру толкателя в зависимости от диаметра канала.
| № детали | Диаметр толкателя, мм | Диаметр канала, мм |
|
XM1.15.A051B.05 | 5 | 6/8 |
|
XM1.15.A001B.05 | 5 | 6/8 |
|
XM1.15.A052B.05 | 5 | 6/8 |
|
XM1.15.A002B.05 | 5 | 6/8 |
|
XM1.15.A051B.07 | 7 | 8/13 |
|
XM1.15.A001B.07 | 7 | 8/13 |
|
XM1.15.A052B.07 | 7 | 8/13 |
|
XM1.15.A002B.07 | 7 | 8/13 |
|
XM1.15.A051A.12 | 12 | 6/13, 6/11 |
|
XM1.15.A001A.12 | 12 | 6/13, 6/11 |
|
XM1.15.A052A.12 | 12 | 6/13, 6/11 |
|
XM1.15.A002A.12 | 12 | 6/13, 6/11 |
Тубы (направляющие трубки подачи в шпиндель)
Труба продолжает направляющий канал и подаёт пруток из барфидера в шпиндель станка. Для станков с фиксированным шпинделем используется фронтальная труба фиксированной длины; код детали строится по схеме XM1.07.P0[код длины]A.[код группы], где код длины соответствует одной из шести стандартных длин.
| Код длины | 14 | 15 | 16 | 17 | 18 | 19 |
| Длина, мм | 160 | 300 | 350 | 410 | 550 | 700 |
| Группа (вн./наружн. Ø, мм) | 160 мм | 300 мм | 350 мм | 410 мм | 550 мм | 700 мм |
| Ø8/Ø6/Ø5 |
XM1.07.P014A.06 |
XM1.07.P015A.06 |
XM1.07.P016A.06 |
XM1.07.P017A.06 |
XM1.07.P018A.06 |
XM1.07.P019A.06 |
| Ø10/Ø8/Ø7 |
XM1.07.P014A.08 |
XM1.07.P015A.08 |
XM1.07.P016A.08 |
XM1.07.P017A.08 |
XM1.07.P018A.08 |
XM1.07.P019A.08 |
| Ø19/Ø13/Ø12 |
XM1.07.P014A.14 |
XM1.07.P015A.14 |
XM1.07.P016A.14 |
XM1.07.P017A.14 |
XM1.07.P018A.14 |
XM1.07.P019A.14 |
Запчасти для барфидера Fedek GT112
Кроме сменной оснастки, для GT112 регулярно требуются запчасти механизма подачи. Пришлите фото шильды барфидера и изношенной детали на info@p-rm.ru или по телефону +7 (921) 365 85 69 — подберём оригинал или аналог под конкретное исполнение станка.
- Ремень трансмиссии подачи толкателя — приводит в движение короткий и длинный толкатели. При ослаблении натяжения нарушается точность позиционирования прутка и плавность подачи.
- Кулачки тисков зажима прутка — зажимают пруток в цанге толкателя для подачи и отвода, изнашиваются независимо от диаметра и профиля прутка; комплект крепится 2 болтами.
- Флаг датчика торца прутка — определяет позицию заднего торца прутка при загрузке нового прутка, приводится пневмоцилиндром.
- Комплект синхронизатора — устанавливается на станках с подвижным шпинделем (Swiss-type), синхронизирует перемещение толкателя с продольной подачей шпинделя станка.
- Выравниватель прутка (модели A / B1 / B2 / B3) — переходная втулка на заднем торце шпинделя, подбирается по внутреннему диаметру патрона станка.
Записей не найдено.
