Запчасти для барфидера Fedek GT112

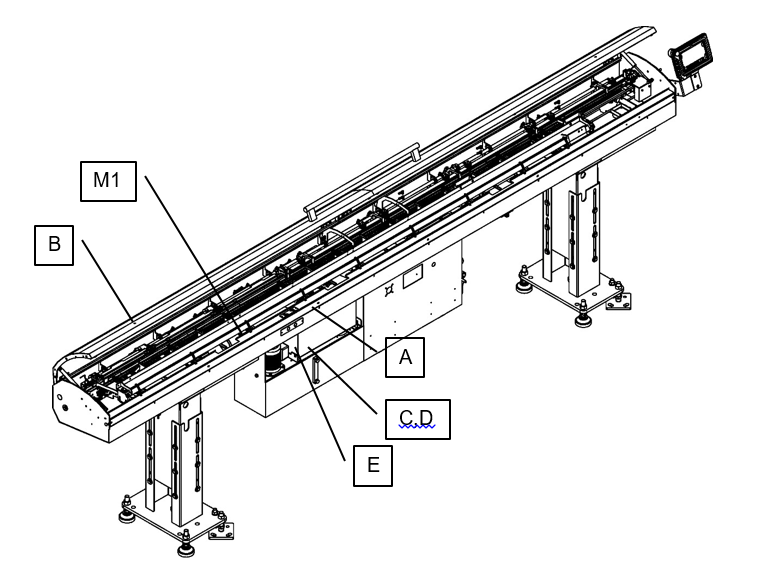

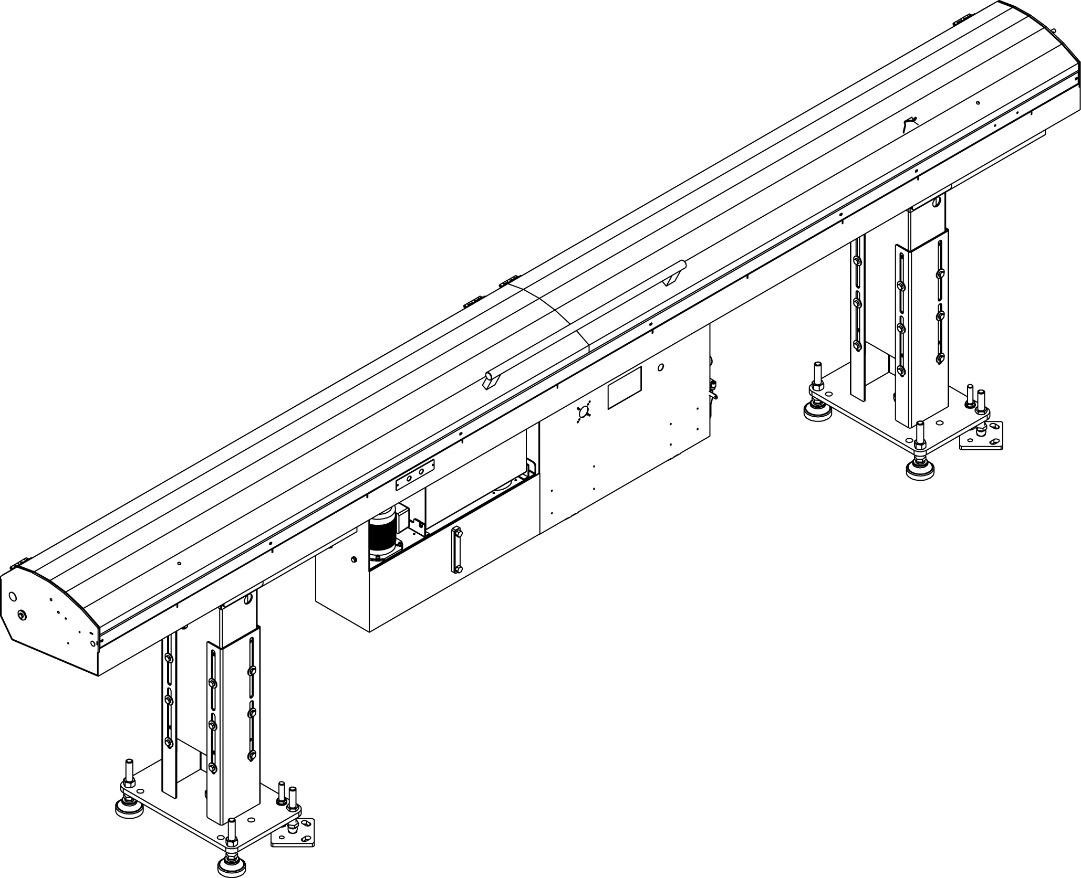

Год от года производитель Fedek совершенствует конструкцию своих изделий, некоторые детали и узлы видоизменяются. Чтобы безошибочно подобрать и заказать комплектующие нужно действовать по пунктам снизу

Как заказать запчасти для бурфидера Fedek GT112 :

Прислать фото шильды + фото необходимой детали на почту info@p-rm.ru либо по номеру +7 (921) 365 85 69 (привязаны все мессенджеры)
Наш технический специалист свяжется с Вами и задаст все технические вопросы
Менеджер пришлет коммерческое предложение с четким указанием сроков, цены и условий оплаты
После получения оплаты мы доставим необходимые комплектующие в указанный срок

Артикулы снизу можно не читать, они для поискового робота)

Mодель/ Диам. каналов		Спецификация
Mодель/ Диам. каналов		6/8	8/13	6/13	6/11
Подача слева направо	2.0M	XM1.31.A201B.08	XM1.31.A201B.13	XM1.31.A202B.13	XM1.31.A201A.11
	2.5M	XM1.31.A301B.08	XM1.31.A301B.13	XM1.31.A302B.13	XM1.31.A301A.11
	3.2M	XM1.31.A401B.08	XM1.31.A401B.13	XM1.31.A402B.13	XM1.31.A401A.11
	12’	XM1.31.A501A.08	XM1.31.A501A.13	XM1.31.A502A.13	XM1.31.A501A.11
	4.0M	XM1.31.A601A.08	XM1.31.A601A.13	XM1.31.A602A.13	XM1.31.A601A.11
Подача справа налево	2.0M	XM1.31.A203A.08	XM1.31.A203A.13	XM1.31.A204A.13	XM1.31.A203A.11
	2.5M	XM1.31.A303A.08	XM1.31.A303A.13	XM1.31.A304A.13	XM1.31.A303A.11
	3.2M	XM1.31.A403A.08	XM1.31.A403A.13	XM1.31.A404A.13	XM1.31.A403A.11
	12’	XM1.31.A503A.08	XM1.31.A503A.13	XM1.31.A504A.13	XM1.31.A503A.11
	4.0M	XM1.31.A603A.08	XM1.31.A603A.13	XM1.31.A604A.13	XM1.31.A603A.11

Стандартный патрон- это цилиндр с гибкими кулачками-лепестками. Патрон должен строго соответствовать диаметру прутка. Для профилированного прутка, внутренний диаметр цанги должен соответствовать виртуальной окружности, описанной вокруг торца прутка.

Таблица 7.5. Спецификация соответствия типоразмеров прутка и патрона

№ детали	Диаметр канала мм	Поворотное соединение	Цанговый патрон			Резьба (слева/справа)
№ детали	Диаметр канала мм	Поворотное соединение	Внутр. диам. C, мм	Внешн. диам. B, мм	Длина A, мм	Резьба (слева/справа)
FR/L-07030	13	FL-07850	3.00	9.5	45	M5xP0.8
FR/L-07032	13	FL-07850	3.20	9.5	45	M5xP0.8
FR/L-07035	13	FL-07850	3.50	9.5	45	M5xP0.8
FR/L-07038	13	FL-07850	3.80	9.5	45	M5xP0.8
FR/L-07040	13	FL-07850	4.00	9.5	45	M5xP0.8
FR/L-07042	13	FL-07850	4.20	9.5	45	M5xP0.8
FR/L-07045	13	FL-07850	4.50	9.5	45	M5xP0.8
FR/L-07048	13	FL-07850	4.80	9.5	45	M5xP0.8
FR/L-07050	13	FL-07850	5.00	9.5	45	M5xP0.8
FR/L-07052	13	FL-07850	5.20	9.5	45	M5xP0.8
FR/L-07055	13	FL-07850	5.50	9.5	45	M5xP0.8
FR/L-07058	13	FL-07850	5.80	9.5	45	M5xP0.8
FR/L-07060	13	FL-07850	6.00	9.5	45	M5xP0.8
FR/L-07062	13	FL-07850	6.20	9.5	45	M5xP0.8
FR/L-07065	13	FL-07850	6.50	9.5	45	M5xP0.8
FR/L-07068	13	FL-07850	6.80	9.5	45	M5xP0.8
FR/L-07070	13	FL-07850	7.00	9.5	45	M5xP0.8
FR/L-07072	13	FL-07850	7.20	9.5	45	M5xP0.8
FR/L-07075	13	FL-07850	7.50	9.5	45	M5xP0.8
FR/L-07078	13	FL-07850	7.80	9.5	45	M5xP0.8
FR/L-07080	13	FL-07850	8.00	10	45	M5xP0.8
FR/L-07082	13	FL-07850	8.20	10	45	M5xP0.8
FR/L-07085	13	FL-07850	8.50	10	45	M5xP0.8

7 - 10

l Цанговый патрон типа "A".

Тип "A" - усиленный стандартный патрон с увеличенным внешним диаметром в зоне цанги. Применяется только для некоторых типоразмеров. В большинстве случаев, используйте патрон типа "стандарт".

№ детали	Диаметр канала мм	Поворотное соединение	Цанговый патрон			Резьба (слева/справа)
№ детали	Диаметр канала мм	Поворотное соединение	Внутр. диам. C, мм	Внешн. диам. B, мм	Длина A, мм	Резьба (слева/справа)
FR/L-07055A	13	FL-07850	5.50	12	45	M5xP0.8
FR/L-07056A	13	FL-07850	5.60	12	45	M5xP0.8
FR/L-07058A	13	FL-07850	5.80	12	45	M5xP0.8
FR/L-07060A	13	FL-07850	6.00	12	45	M5xP0.8
FR/L-07061A	13	FL-07850	6.10	12	45	M5xP0.8
FR/L-07063A	13	FL-07850	6.30	12	45	M5xP0.8
FR/L-07064A	13	FL-07850	6.40	12	45	M5xP0.8
FR/L-07065A	13	FL-07850	6.50	12	45	M5xP0.8
FR/L-07068A	13	FL-07850	6.80	12	45	M5xP0.8
FR/L-07070A	13	FL-07850	7.00	12	45	M5xP0.8
FR/L-07072A	13	FL-07850	7.20	12	45	M5xP0.8
FR/L-07073A	13	FL-07850	7.30	12	45	M5xP0.8
FR/L-07075A	13	FL-07850	7.50	12	45	M5xP0.8
FR/L-07078A	13	FL-07850	7.80	12	45	M5xP0.8
FR/L-07079A	13	FL-07850	7.90	12	45	M5xP0.8
FR/L-07080A	13	FL-07850	8.00	12	45	M5xP0.8
FR/L-07081A	13	FL-07850	8.10	12	45	M5xP0.8
FR/L-07082A	13	FL-07850	8.20	12	45	M5xP0.8
FR/L-07083A	13	FL-07850	8.30	12	45	M5xP0.8
FR/L-07084A	13	FL-07850	8.40	12	45	M5xP0.8
FR/L-07085A	13	FL-07850	8.50	12	45	M5xP0.8
FR/L-07086A	13	FL-07850	8.60	12	45	M5xP0.8
FR/L-07087A	13	FL-07850	8.70	12	45	M5xP0.8
FR/L-07088A	13	FL-07850	8.80	12	45	M5xP0.8
FR/L-07089A	13	FL-07850	8.90	12	45	M5xP0.8
FR/L-07090A	13	FL-07850	9.00	12	45	M5xP0.8
FR/L-07091A	13	FL-07850	9.10	12	45	M5xP0.8
FR/L-07092A	13	FL-07850	9.20	12	45	M5xP0.8
FR/L-07093A	13	FL-07850	9.30	12	45	M5xP0.8
FR/L-07094A	13	FL-07850	9.40	12	45	M5xP0.8
FR/L-07095A	13	FL-07850	9.50	12	45	M5xP0.8
FR/L-07096A	13	FL-07850	9.60	12	45	M5xP0.8
FR/L-07097A	13	FL-07850	9.70	12	45	M5xP0.8
FR/L-07098A	13	FL-07850	9.80	12	45	M5xP0.8
FR/L-07099A	13	FL-07850	9.90	12	45	M5xP0.8
FR/L-07100A	13	FL-07850	10.00	12	45	M5xP0.8

7 - 11

l Цанговый патрон типа "C"

Диаметр канала

Типоразмер предназначен для туб. Вместо кулачков используется разрезной палец, который вставляется в тубу. Диаметр пальца должен соответствовать диаметру тубы.

№ детали	Диаметр канала мм	Поворотное соединение	Цанговый патрон			Резьба (слева/справа)
№ детали	Диаметр канала мм	Поворотное соединение	Внутр. диам. C, мм	Внешн. диам. B, мм	Длина A, мм	Резьба (слева/справа)
FR/L-07055C	13	FL-07850	5.50	10	45	M5xP0.8
FR/L-07060C	13	FL-07850	6.00	10	45	M5xP0.8
FR/L-07065C	13	FL-07850	6.50	10	45	M5xP0.8
FR/L-07070C	13	FL-07850	7.00	10	45	M5xP0.8
FR/L-07075C	13	FL-07850	7.50	10	45	M5xP0.8
FR/L-07080C	13	FL-07850	8.00	10	45	M5xP0.8
FR/L-07085C	13	FL-07850	8.50	12	45	M5xP0.8
FR/L-07090C	13	FL-07850	9.00	12	45	M5xP0.8
FR/L-07095C	13	FL-07850	9.50	12	45	M5xP0.8
FR/L-07100C	13	FL-07850	10.00	12	45	M5xP0.8

7 - 12

l Цанговый патрон с поворотным соединением

Патрон используется только для малых диаметров канала.

№ детали	Диаметр канала мм	Цанговый патрон			Резьба (сл./спр.)
№ детали	Диаметр канала мм	Внутр. д. C, мм	Внешн. диам. B, мм	Длина A, мм	Резьба (сл./спр.)
FL-04007	6	0.70	5	28.5	M4xP0.7
FR/L-04008	6	0.80	5	28.5	M4xP0.7
FR/L-04009	6	0.90	5	28.5	M4xP0.7
FR / L- 04010	6	1.00	5	28.5	M4xP0.7
FR / L- 04011	6	1.10	5	28.5	M4xP0.7
FR / L- 04012	6	1.20	5	28.5	M4xP0.7
FR / L- 04013	6	1.30	5	28.5	M4xP0.7
FR / L- 04014	6	1.40	5	28.5	M4xP0.7
FR / L- 04015	6	1.50	5	28.5	M4xP0.7
FR / L- 04016	6	1.60	5	28.5	M4xP0.7
FR / L- 04017	6	1.70	5	28.5	M4xP0.7
FR / L- 04018	6	1.80	5	28.5	M4xP0.7
FR / L- 04019	6	1.90	5	28.5	M4xP0.7
FR / L- 04020	6	2.00	5	28.5	M4xP0.7
FR / L- 04021	6	2.10	5	28.5	M4xP0.7
FR / L- 04022	6	2.20	5	28.5	M4xP0.7
FR / L- 04023	6	2.30	5	28.5	M4xP0.7
FR / L- 04024	6	2.40	5	28.5	M4xP0.7
FR / L- 04025	6	2.50	5	28.5	M4xP0.7
FR / L- 04026	6	2.60	5	28.5	M4xP0.7
FR / L- 04027	6	2.70	5	28.5	M4xP0.7
FR / L- 04028	6	2.80	5	28.5	M4xP0.7
FR / L- 04029	6	2.90	5	28.5	M4xP0.7
FR / L- 04030	6	3.00	5	28.5	M4xP0.7
FR / L- 04031	6	3.10	5	28.5	M4xP0.7
FR / L- 04032	6	3.20	5	28.5	M4xP0.7
FR / L- 04033	6	3.30	5	28.5	M4xP0.7
FR / L- 04034	6	3.40	5	28.5	M4xP0.7
FR / L- 04035	6	3.50	5	28.5	M4xP0.7
FR / L- 04036	6	3.60	5	28.5	M4xP0.7
FR / L- 04037	6	3.70	5	28.5	M4xP0.7
FR / L- 04038	6	3.80	5	28.5	M4xP0.7
FR / L- 04039	6	3.90	5	28.5	M4xP0.7
FR / L- 04040	6	4.00	5	28.5	M4xP0.7
FR / L- 04042	8	4.20	7	28.5	M4xP0.7
FR / L- 04045	8	4.50	7	28.5	M4xP0.7
FR / L- 04048	8	4.80	7	28.5	M4xP0.7
FR / L- 04050	8	5.00	7	28.5	M4xP0.7

7 - 13

№ детали	Диаметр канала мм	Цанговый патрон			Резьба (сл./спр.)
№ детали	Диаметр канала мм	Внутр. д. C, мм	Внешн. диам. B, мм	Длина A, мм	Резьба (сл./спр.)
FR / L- 04052	8	5.20	7	28.5	M4xP0.7
FR / L- 04055	8	5.50	7	28.5	M4xP0.7
FR / L- 04058	8	5.80	7	28.5	M4xP0.7
FR / L- 04060	8	6.00	7	28.5	M4xP0.7

l Патрон типа "толкатель" (Push)

Патрон не зажимает пруток а толкает его. На торце патрон имеет углубление ввиде воронки. Основное назначение такого типа толкателя-минимизировать расстояние между прутком и каналом. Параметры должны быть настроены в соответствии с главой 8. При смене прутка, загрузка нового может быть выполнена во время обработки последнего отрезка предыдущего. Когда обработка отрезка будет завершена, новый пруток вытолкнет остаток из патрона шпинделя. Остаток также может выталкиваться толкателем.

№ детали	Диаметр канала мм	Цанговый патрон			Резьба В (левая)
№ детали	Диаметр канала мм	Диаметр A, мм	Диаметр С, мм	Длина L, мм	Резьба В (левая)
STP51010	11	10	10	45	M5xP0.8
STP51210	14	12	12	45	M5xP0.8
STP51310	14	13	13	45	M5xP0.8
